Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Минимальный размер улавливаемых частиц (степень фильтрации): 50 мкм (по умолчанию).
По заказу возможно изготовление фильтров с иной степенью фильтрации (2 мкм, 5 мкм, 10 мкм, 20 мкм).
Температура рабочей среды: -40...+90 ОС.
Максимальный перепад давления на фильтре: 10 кПа.
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-45...+40 ОС);
УХЛ1 (-60...+40 ОС).
Монтажное положение: на горизонтальных или вертикальных трубопроводах
Структура обозначения
- ФН — обозначение серии;
- Присоединительный размер, дюймы
- Дефис
- Исполнение фильтра по максимальному рабочему давлению:
1 — (0...0,3) МПа;
2 — (0...0,3) МПа;
6 — (0...0,6) МПа;
16 — (0...1,6) МПа - только для фильтров DN 40-300 и только в стальном корпусе.
- Исполнение фильтра:
.1, .2, .3 — только для муфтовых фильтров DN 15 - 25, фланцевых фильтров DN 15 - 25, 250 и 300;
Д — только для компактного исполнения.
- Дополнительные устройства или исполнение корпуса фильтра:
М — наличие индикатора загрязненности фильтра механического типа;
Ес — наличие индикатора загрязненности фильтра электрического типа, работающего от сети;
Ет — наличие индикатора загрязненности фильтра электрического типа, работающего от батареи;

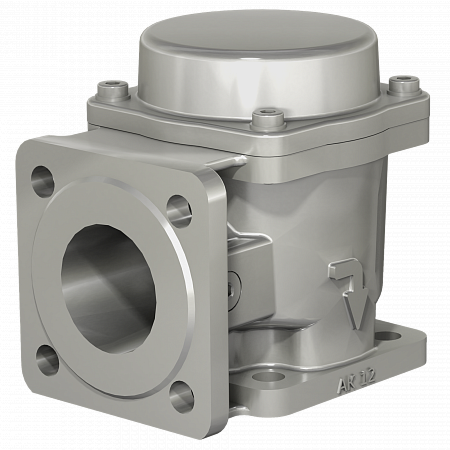

У — угловое исполнение корпуса фильтра.
- Исполнение:
К — наличие конденсатоотводчика (только для фильтров номинальными диаметрами DN 32-200).
- Материал корпуса фильтра:
если нет конкретного указания - алюминий;
ст. — легированная сталь;
ч. — чугун.
Климатическое исполнение:
У3.1 (-30...+60 °С);
У2 (-45...+60 °С);
УХЛ1 (-60...+60 °С).
По типу присоединения к трубопроводу фильтры изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.
Наименование
фильтра
|
DN
|
Давление
рабочее
макси-
мальное,
МПа
|
Рабочая
площадь
фильтру-
ющего
элемента,
м2
|
Размеры, мм
|
Масса,
кг
|
Коэфф-
циент
сопротив-
ления
|
Рис.
|
L
|
L1
|
B
|
H
|
H1
|
D
|
d
|
|
ФН11/2-2 У фл.
|
40
|
0,3
|
0,017
|
148
|
92
|
108
|
145
|
54
|
100
|
14
|
2,9
|
2,0
|
1
|
|
ФН11/2-6 У фл.
|
0,6
|
2
|
|
ФН2-2 У фл.
|
50
|
0,3
|
0,019
|
152
|
93
|
118
|
152
|
57
|
110
|
3,1
|
3,0
|
1
|
|
ФН2-6 У фл.
|
0,6
|
2
|
|
ФН21/2-1 У
|
65
|
0,3
|
0,025
|
201
|
129
|
143
|
179
|
72
|
130
|
4,8
|
2,9
|
1
|
|
ФН21/2-6 У
|
0,6
|
2
|
|
ФН3-1 У
|
80
|
0,3
|
0,032
|
229
|
145
|
168
|
189
|
77
|
150
|
18
|
6,0
|
3,0
|
1
|
|
ФН3-6 У
|
0,6
|
2
|
|
ФН4-1 У
|
100
|
0,3
|
0,037
|
247
|
154
|
183
|
214
|
90
|
170
|
7,0
|
4,4
|
1
|
|
ФН4-6 У
|
0,6
|
2
|
