Заслонки «ТЕРМОБРЕСТ»

Газовые регулирующие заслонки

Заслонка регулирующая предназначена для регулирования расхода проходящих газов и применяется в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов.
Важно! Применяется для плавного регулирования расхода газа и не является запорным органом.

РАБОЧЕЕ ДАВЛЕНИЕ
Заслонки серии ЗР изготавливаются с диапазоном рабочего давления от 0 до 6 бар (до 0,6 Мпа).

ИСПОЛНЕНИЕ КОРПУСА (ДВА ТИПА):
Тип. 1 Заслонка регулирующая - в качестве рабочего (регулирующего) органа служит поворотный цилиндр, который обеспечивает плавное изменение объёмного расхода газа от 0,05% (в закрытом состоянии) до 100% (в полностью открытом состоянии).

 УСЛОВНЫЙ ПРОХОД:
• DN40÷200.

МАТЕРИАЛ КОРПУСА:
• алюминий: DN40÷100;
• сталь: DN40÷200.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
• -60...+70 °C.

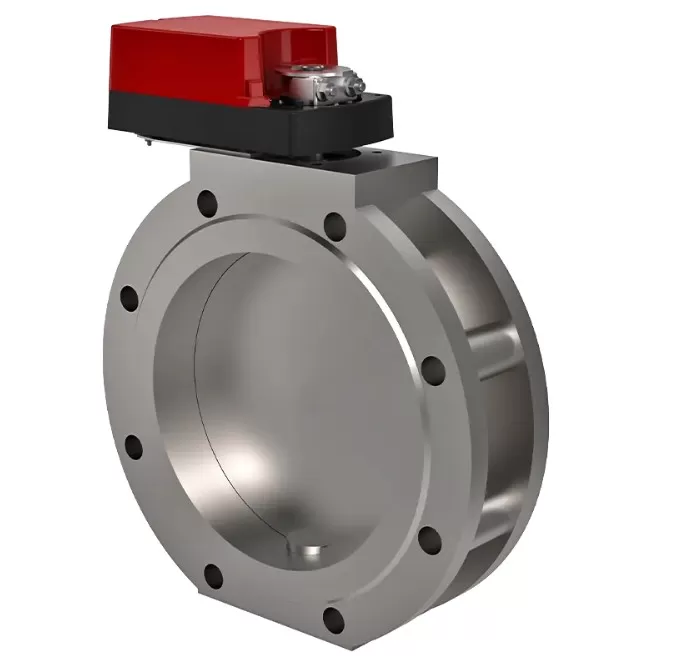

 Тип. 2 Заслонка регулирующая дроссельного типа - в качестве рабочего (регулирующего) органа служит поворотный дроссель, который обеспечивает плавное изменение объёмного расхода газа от 0,5% (в закрытом состоянии) до 100% (в полностью открытом состоянии).

 УСЛОВНЫЙ ПРОХОД:
• DN15÷300.

 МАТЕРИАЛ КОРПУСА:
• алюминий: DN15÷200;
• сталь: DN150÷300.

 ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
• -60...+120°C.

 ИСПОЛНЕНИЕ ПО ТИПУ УПРАВЛЕНИЯ:
• с электроприводом
• с ручным управлением

В моделях с электромоторным управлением регулирование расхода количества проходящего газа через заслонку осуществляется следующими типами электроприводов:
• «Regada», Словакия;
• «Belimo», Швейцария;
• «Siemens», Германия;
• а также другие по индивидуальному заказу.

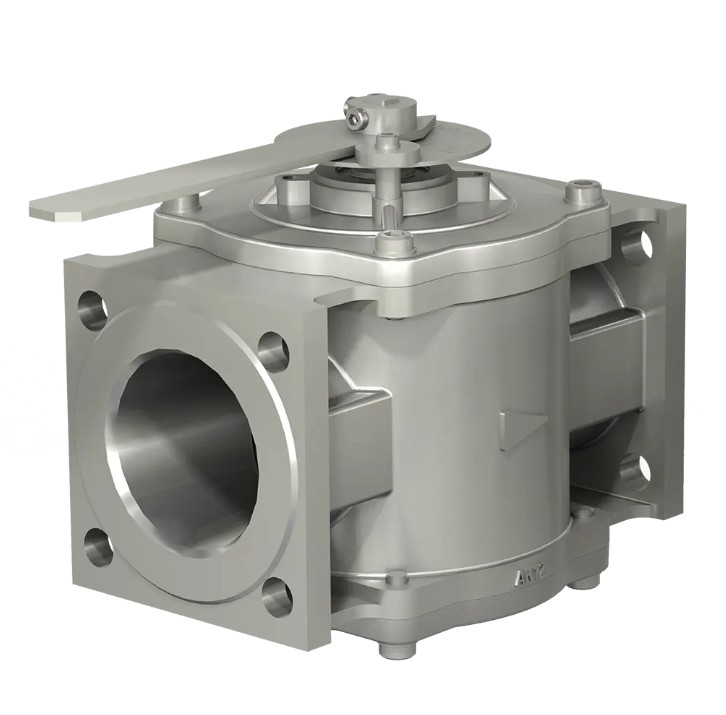

В моделях с ручным управлением регулирование расхода количества проходящего газа осуществляется путем поворота ручки управления закрепленной на выходном конце вала. На шкале нанесены: угол открытия в градусах, стрелки и знаки «+» и «-». При повороте ручки управления в сторону знака «+» количество газа, проходящего увеличивается; при повороте в сторону знака «-» – расход газа уменьшается.
Крайние положения ручки управления, соответствующие минимальному и максимальному расходам газа, ограничены упорами.
В процессе эксплуатации при необходимости ручка управления может быть демонтирована и установлена заново.

ТИП РЕГУЛИРОВАНИЯ (ДЛЯ МОДЕЛЕЙ С ЭЛЕКТРОМОТОРНЫМ УПРАВЛЕНИЕМ):
Пропорциональное регулирование. Применяемые электроприводы:

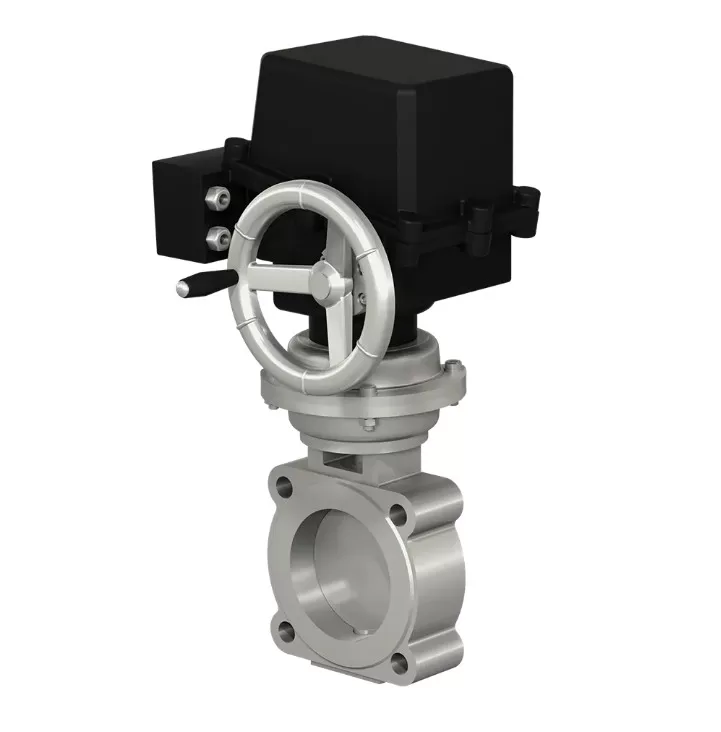

• «Regada» (SP0, SP1, SP2). Тип управления – по напряжению питания 220 В, 50 Гц. Электроприводы оснащены четырьмя концевыми выключателями положения и датчиком обратной связи. Тип датчика обратной связи: реостатный 2000 Ом, реостатный 100 Ом, токовый 4...20 мА).
• «Belimo», (CM24-SR-L, CM24-SR-R, LM24A-SR, SM24A-SR); «Siemens», (GDB 161.1E, GEB 161.1E). Напряжение питания привода – 24 В постоянного тока. Управление работой привода осуществляется стандартным сигналом =0...10 В. Действительное положение заслонки контролируется выходным напряжением в интервале 2...10 В.
Позиционное регулирование. Применяемые электроприводы:
• «Belimo» TF230-S, LF230-S, SF230A-S2; «Siemens» GMA321.1E, GCA321.1E. Тип управления – по напряжению питания 220 В, 50 Гц. Электропривод оснащен возвратной пружиной. При отключении напряжения - энергия, запасенная в пружине, возвращает заслонку в исходное состояние.
По желанию заказчика заслонки могут быть укомплектованы электроприводами других производителей

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
• У3.1 (-30…+50 °С) – эксплуатация в нерегулярно отапливаемых помещениях;
• У2 (-45…+50 °С) – эксплуатация под навесом;
• УХЛ1 (-60…+60 °С) – эксплуатация на открытом воздухе (для моделей с ручным управлением);

МОНТАЖНОЕ ПОЛОЖЕНИЕ:
• на горизонтальных и на вертикальных трубопроводах.

ИСПОЛНЕНИЕ:
• общепромышленное
• взрывозащищенное

Изделия в общепромышленном исполнении применяются на всех объектах газового хозяйства, где нет специальных требований по обеспечению взрывобезопасности электрооборудования;
Арматура во взрывозащищенном исполнении применяются на объектах и в помещениях, в которых имеются или могут образоваться взрывоопасные смеси в объеме, требующем специальных мер защиты при конструировании, изготовлении и эксплуатации электроустановок. В этих зонах для обеспечения безопасности должно применяться электрооборудование во взрывозащищенном исполнении. Взрывозащищенное электрооборудование — электрооборудование, в котором предусмотрены конструктивные меры по устранению воспламенения окружающей его взрывоопасной среды вследствие эксплуатации этого электрооборудования.

СТРУКТУРА ОБОЗНАЧЕНИЯ ЗР

1. ЗР - обозначение серии
2. Присоединительный размер, дюймы
3. Дефис
4. Номинал рабочего давления
6 - 6 бар
5. Исполнение заслонки (зависит от типа применяемого привода)
6. ст. - материал корпуса заслонки - сталь

В зависимости от типа элетропривода заслонка может работать:
- в режиме плавного (пропорционального) регулирования; при этом в обозначении заслонки добавляется буквосочетание «ПР»;
- в двухпозиционном режиме (открыто-закрыто - позиционное регулирование); при этом в обозначении заслонки добавляется буквосочетание «ПОЗ.».
По типу присоединения к трубопроводу заслонки изготавливаются только фланцевые от DN 40 до DN 300.
Фланцы заслонок соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.

Общие технические характеристики заслонок регулирующих газовых общепромышленного исполнения
