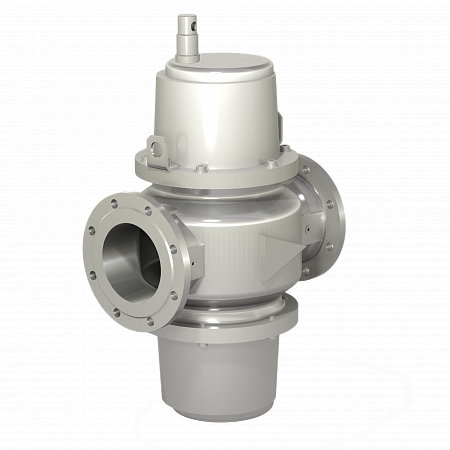

Фильтры предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.

Встроенный индикатор загрязненности фильтрующего элемента позволяет контролировать степень загрязнения фильтра. Контроль загрязненности осуществляется визуально, по мере перекрытия смотрового окна индикаторным элементом.

МАТЕРИАЛ КОРПУСА:

    Легированная сталь (для DN 125, 150, 200);
    Серый или высокопрочный чугун (для DN 150, 200).

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

    У3.1 (-30...+60 °C);
    У2 (-45...+60 °C);
    УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

    3 бар (0,3 МПа);
    6 бар (0,6 МПа).
МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

    10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

    (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
    (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

    на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

    Возможно изготовление фильтров со встроенным конденсатоотводом;
    Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Структура обозначения



1. ФН — обозначение серии;
2. Присоединительный размер, дюймы
3. Дефис
4. Исполнение фильтра по максимальному рабочему давлению:
   1 — (0...0,3) МПа;
   2 — (0...0,3) МПа;
   6 — (0...0,6) МПа;
   16 — (0...1,6) МПа - только для фильтров DN 40-300 и только в стальном корпусе.
5. Исполнение фильтра:
   .1,  .2,  .3 — только для муфтовых фильтров DN 15 - 25, фланцевых фильтров DN 15 - 25, 250 и 300;
   Д — только для компактного исполнения.
6. Дополнительные устройства или исполнение корпуса фильтра:
   М — наличие индикатора загрязненности фильтра механического типа;
   Ес — наличие индикатора загрязненности фильтра электрического типа, работающего от сети;
   Ет — наличие индикатора загрязненности фильтра электрического типа, работающего от батареи;
   У — угловое исполнение корпуса фильтра.
7. Исполнение:
   К — наличие конденсатоотводчика (только для фильтров номинальными диаметрами DN 32-200).
8. Материал корпуса фильтра:
   если нет конкретного указания - алюминий;
   ст. — легированная сталь;
   ч. — чугун.

Климатическое исполнение:
У3.1 (-30...+60 °С);
У2 (-45...+60 °С);
УХЛ1 (-60...+60 °С).

По типу присоединения к трубопроводу фильтры изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.


Соответствие фланцев фильтров

Номинальныйдиаметр DN	Давление рабочеемаксимальное, МПа	Соответствие фланцев фильтров
25 - 200	0,3	ГОСТ 12815, исп.1, до 0,6 МПа
	0,6
	1,6	ГОСТ 12815, исп.1, до 1,6 МПа
250, 300	1,0	ГОСТ 12815, исп.1, до 1,0 МПа
	1,6	ГОСТ 12815, исп.1, до 1,6 МПа
