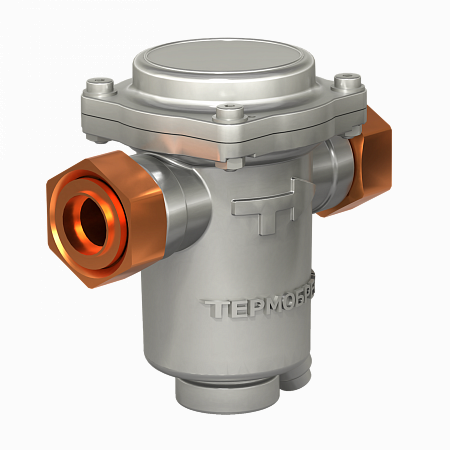

Фильтры газовые компактные предназначены для очистки газа от механических частиц для повышения надежности и долговечности работы оборудования, установленного за фильтром.

Рекомендуется устанавливать данный тип фильтров перед комбинированными регуляторами давления типа РС...-КД

МАТЕРИАЛ ДЕТАЛЕЙ:

    корпус и крышки - ЦАМ;
    фильтрующая сетка - нержавеющая сталь;
    присоединительные патрубки и накидные гайки - латунь.

НОМИНАЛЬНЫЙ ДИАМЕТР:

    DN 15

КОЭФФИЦИЕНТ СОПРОТИВЛЕНИЯ:

    для линейного исполнения - 2,5;
    для углового исполнения - 3,0.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

    У3.1 (-30...+60 °C);
    У2 (-45...+60 °C);
    УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

    6 бар (0,6 МПа);

МИНИМАЛЬНЫЙ РАЗМЕР УЛАВЛИВАЕМЫХ ЧАСТИЦ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

    250 мкм.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

    (-60...+120 °C)

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

    на горизонтальных или вертикальных трубопроводах (конденсатоотвод должен располагаться снизу).

ДОПОЛНИТЕЛЬНО:

    Наличие конденсатоотвода в нижней части корпуса фильтра (винт с резьбой М6).
    Возможно изготовление фильтров в угловом исполнении корпуса;
    Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Структура обозначения



1. ФН — обозначение серии;
2. Присоединительный размер, дюймы
3. Дефис
4. Исполнение фильтра по максимальному рабочему давлению:
   1 — (0...0,3) МПа;
   2 — (0...0,3) МПа;
   6 — (0...0,6) МПа;
   16 — (0...1,6) МПа - только для фильтров DN 40-300 и только в стальном корпусе.
5. Исполнение фильтра:
   .1,  .2,  .3 — только для муфтовых фильтров DN 15 - 25, фланцевых фильтров DN 15 - 25, 250 и 300;
   Д — только для компактного исполнения.
6. Дополнительные устройства или исполнение корпуса фильтра:
   М — наличие индикатора загрязненности фильтра механического типа;
   Ес — наличие индикатора загрязненности фильтра электрического типа, работающего от сети;
   Ет — наличие индикатора загрязненности фильтра электрического типа, работающего от батареи;
   У — угловое исполнение корпуса фильтра.
7. Исполнение:
   К — наличие конденсатоотводчика (только для фильтров номинальными диаметрами DN 32-200).
8. Материал корпуса фильтра:
   если нет конкретного указания - алюминий;
   ст. — легированная сталь;
   ч. — чугун.

Климатическое исполнение:
У3.1 (-30...+60 °С);
У2 (-45...+60 °С);
УХЛ1 (-60...+60 °С).

По типу присоединения к трубопроводу фильтры изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.


Соответствие фланцев фильтров

Номинальныйдиаметр DN	Давление рабочеемаксимальное, МПа	Соответствие фланцев фильтров
25 - 200	0,3	ГОСТ 12815, исп.1, до 0,6 МПа
	0,6
	1,6	ГОСТ 12815, исп.1, до 1,6 МПа
250, 300	1,0	ГОСТ 12815, исп.1, до 1,0 МПа
	1,6	ГОСТ 12815, исп.1, до 1,6 МПа
