Документ, устанавливающий технические требования к изделиям
ТУ 243 РФЗ.118-92
Рабочая среда
Природный газ по ГОСТ 5542-2014
Наименьшее входное давление, Рвх., МПа
0.05
Наибольшее входное давление, Рвх., МПа
0.6
Пределы регулирования номинальных значений настройки выходного давления, Рвых., кПа
2…3
Точность регулирования, % кПа от верхнего предела настройки Рвых.
±10
Класс точности, %
±10
Диапазон настройки срабатывания предохранительного сбросного клапана (ПСК), кПа
2,4…3,5
Диапазон настройки срабатывания предохранительного запорного клапана (ПЗК), кПа при повышении выходного давления
(3,5...4,5)Рвых
Диапазон настройки срабатывания предохранительного запорного клапана (ПЗК), кПа при понижении выходного давления
(1,2...2,2)Рвых
Погрешность срабатывания ПЗК от номинального значения настройки, %, при повышении выходного давления
±5
Погрешность срабатывания ПЗК от номинального значения настройки, %, при понижении выходного давления
±5
Степень герметичности рабочего и запорного клапанов
Класс «А» по ГОСТ Р 54808-2011
Температура окружающей среды, °С
от минус 40 ºС до + 60 ºС
Работоспособен в условиях воздействия вибрации
с частотой (5...35) Гц и амплитудой смещения 0,75мм
Присоединительные размеры входного патрубка
Сварное ГОСТ 16037-80 DN G¾- В (20мм),
Присоединительные размеры выходного патрубка
Сварное ГОСТ 16037-80 DN G1¼ - В (32мм)
Расположение входного и выходного патрубков
Осевое (горизонтальное)

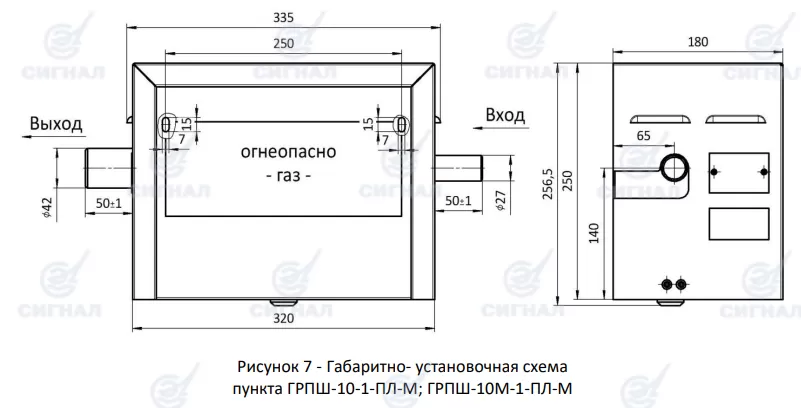

Габаритные размеры, мм, не более
335х180х250
Масса, кг, не более
20
