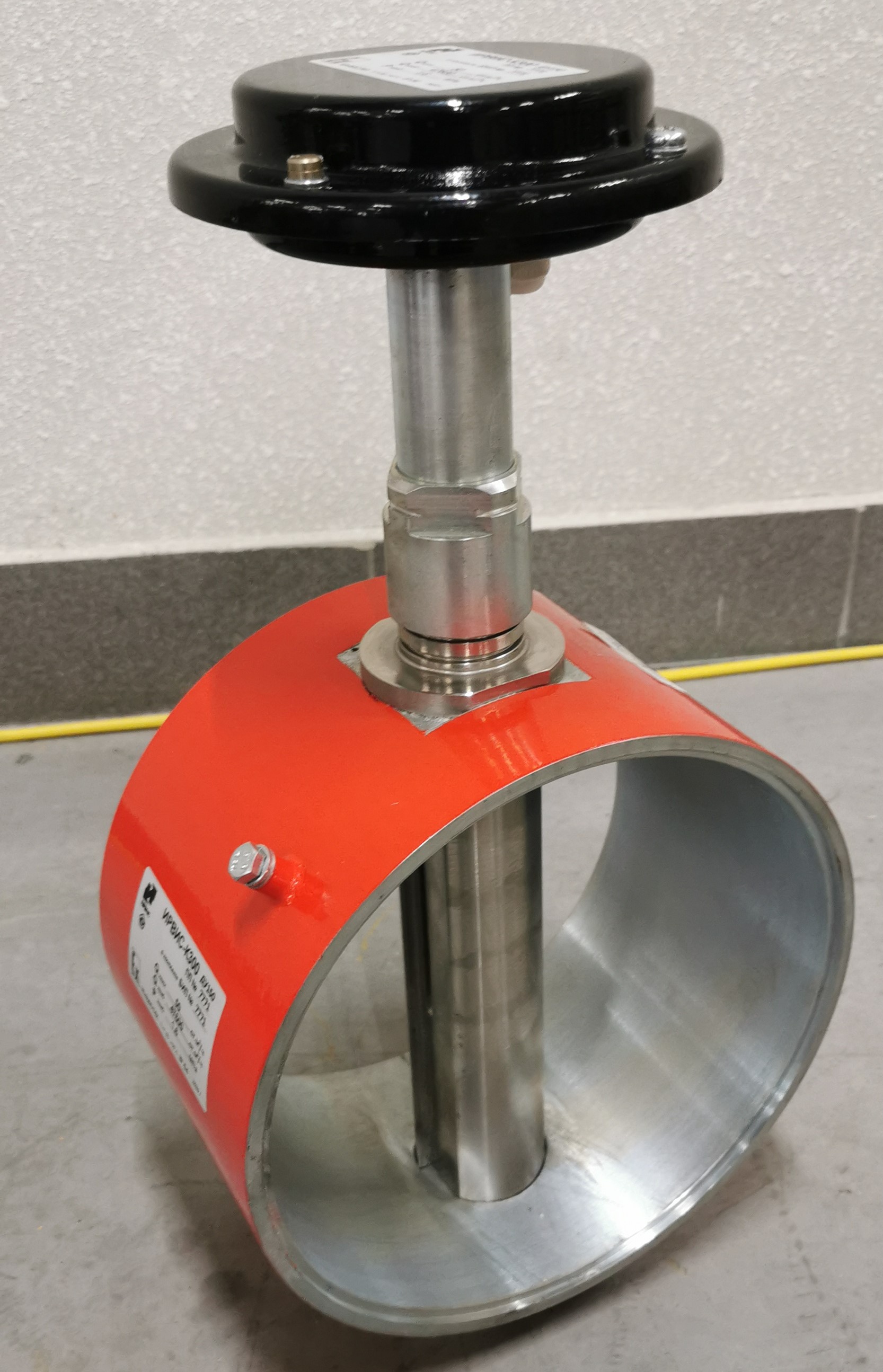

Преобразователь расхода вихревой Ирвис-К300

   Преобразователи расхода ИРВИС-К300 предназначены для измерения объемного расхода газов при рабочих условиях и формирования частотного, токового и цифрового (RS-485) выходного сигналов, пропорциональных расходу, в составе узлов коммерческого и технологического учета в установках коммунальных и промышленных предприятий (коммерческий, покотловой, поагрегатный учет и т.д.) при измерении объема горючих (природный, попутный нефтяной) и инертных (воздух, азот и т.д.) газов.

Основные достоинства

• широкий диапазон измерений (1:150, 1:300, 1:400) в базовом исполнении
• не чувствителен к пневмоударам
• повышенная стойкость к загрязнению газа
• работа на нестационарных потоках
• не требуется измерения перепада давления на счётчике
• имитационный способ периодической поверки
• поставка в комплекте с прямолинейными участками
• правильность монтажа обеспечивается конструктивом присоединительных частей
• возможность передачи данных по цифровому интерфейсу

Комплектация

    Высокая точность и качество
   Использование частотного вихревого сигнала, микропроцессорная обработка сигнала и индивидуальная градуировка преобразователей расхода на образцовой расходомерной установке обеспечивают высокую точность и помехоустойчивость в самых сложных условиях применения. Высокая точность сохраняется во всем диапазоне измерений расхода, а частотный вихревой сигнал обеспечивает долговременную стабильность показаний и отсутствие дрейфа нуля

Передача и представление информации

Принцип действия

    Принцип действия преобразователя расхода ИРВИС-К300 основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела.

    ИРВИС-К300 состоит из Первичного преобразователя (ПП) и Блока Интерфейса и Питания (БИП).

    В ПП используется датчик расхода оригинальной разработки НПП «ИРВИС», защищенного патентом Российской Федерации. Датчик расхода состоит из тела обтекания (генератор вихрей) и детектора вихрей (чувствительный элемент терморезистор). Тело обтекания, изготовленное из износостойкой нержавеющей стали, имеет экспериментально оптимизированную форму поперечного сечения и обеспечивает устойчивую генерацию вихрей при обтекании потоком газа в широком диапазоне расходов. Конструкция тела обтекания реализует гидродинамический механизм самоочистки рабочих кромок, что обеспечивает поддержание стабильных метрологических характеристик при сильном загрязнении рабочей среды. Чувствительный элемент детектора вихрей вынесен из потока газа, установлен внутри тела обтекания в поперечном отверстии — канале перетока.

   Каждый выпущенный экземпляр ИРВИС-К300 проходит прямую градуировку на поверочной установке во всем диапазоне рабочих расходов методом сличения с эталонным набором критических сопел.

Монтаж

    ПП расходомера может быть установлен в горизонтальный, вертикальный и наклонный трубопровод в помещении или вне его. Линия связи от ПП до БИП до 300 м. В связи с тем, что расходомер практически не загромождает проход, в месте установки ПП не требуется организация обводного байпасного канала. В базовую поставку ИРВИС-К300 включен монтажный комплект в составе: ответные фланцы, уплотнительные кольца, крепеж, 10 м соединительного кабеля типа МКЭШ 0.5×3.

    Необходимые длины прямых участков трубопровода: не менее 20 DN перед и 5 DN после ПП; при наличии местных сопротивлений длины прямых участков увеличиваются.

    Для упрощения монтажа в комплект поставки ИРВИС-К300 может быть включен измерительный участок (прямые участки трубопровода до и после ПП с установленными ответными фланцами и турбулизатором).
