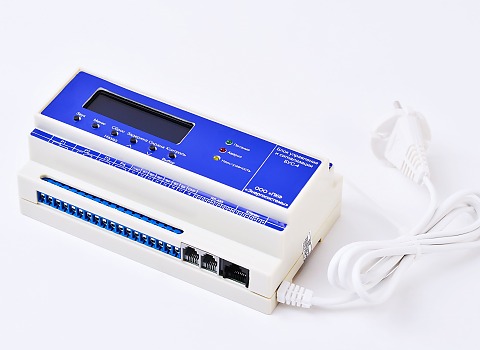

Блок управления и сигнализации БУС-4

Назначение

Предназначен для опроса , приема, архивирования и передачи данных от систем контроля загазованности установленных в квартирах

Дискретные входа в составе БУС-4 имеется 24 дискретных входа для подключения к нему различных аварийных датчиков (давления, пожара, охраны и проч..)

Каждый вход в меню БУС-4 программируется по типу срабатывания (НО/НЗ);

По каждому входу предусмотрена возможность установки задержки срабатывания до 30 сек.

Индикация состояния.

Индикация работы БУС-4 осуществляется при помощи ЖК-дисплея, а также световой и звуковой сигнализации.

Релейные выходы. Для подключения различных исполнительных устройств (вентилятор, сирена, электромагнитных клапанов на высокое давление ВН;КПЭГ и т.п), а также для интеграции показаний БУС-4 в автоматику верхнего уровня в блоке имеются 4 релейных выхода. Логика срабатывания реле выбирается пользователем в меню БУС-4 по любому дискретному входу либо по группе входов.

Журнал аварий. Все аварийные ситуации возникающие во время работы БУС-4 сохраняются в энергонезависимой памяти блока с указанием наименования и времени. Весь журнал доступен для просмотра на ЖК-дисплее блока при помощи кнопок управления «Меню» Настройка параметров работы при помощи ПК

Для удобства настройки БУС-4 при пусконаладочных работах, и его последующего использования в блоке встроен COM-порт который позволяет производить его настройку при помощи персонального компьютера (ПК). Для этого на ПК необходимо установить настроечную программу SCADA «Энергосистемы» (программа бесплатна и доступна для скачивания на нашем сайте) и приобрести переходник USB-RS-232 (500 руб).

Использование программы позволяет произвести необходимые настройки БУС-4 в офисе. Также в программе вы можете создать файл с набором необходимых настроек и в последующем записывать его на другие блоки.

Дистанционная передача данных БУС-4. Реализация дистанционной передачи данных о работе БУС-4 возможна следующими способами:

•   Проводной.Прием данных осуществляется на ПК с установленной программой «SCADA –ESPKF-2.0» (Необходимое условие - Один -БУС/Один -ПК )

•   Беспроводной.

-GSM связь при помощи смс сообщений и автодозвона. Для этого необходимо использовать модель БУС-4 со встроенным GSM модулем (БУС-4 GSM)

Прием данных осуществляется на ПК с установленной программой «GSM Data – ver.3.3» а так же на 6-ти выбранных телефонах.

В качестве принимающего GSM –модема к ПК используют

Количество БУС-4 подключаемых к ПК ограничивается емкостью сим карты принимающего модема.

-GPRS по средством подключения к БУС-4 передающего блока БУС-5

Прием данных осуществляется на ПК установленной программой «SCADA –ESPKF-3.ХХХ» , Где-ХХХ-количество подключаемых абонентов.
