Порядок замены автоматики управления РГУ на САБК в котлах «Хопер»
Перевод котла «Хопер» на автоматику САБК осуществляется довольно просто, буквально в несколько шагов. Для начала необходимо отключить котел от системы подачи газа, открутить импульсные трубки и выкрутить регулятор температуры РГУ. Затем вместо регулятора температуры РГУ закручивается заглушка из комплекта поставки, демонтируется датчик тяги, запальная горелка и газовый блок РГУ с патрубками и газовым краном. Предварительно нужно открутить скобу крепления блока к котлу и контргайку с муфтой от газового коллектора.
Затем на котел устанавливается система автоматики безопасности САБК с газовыми патрубками, выкручивается пробка в верхней части теплообменника и устанавливается датчик температуры САБК. После этого необходимо установить датчик тяги и запальную горелку САБК. Наконец, производится подключение импульсных трубок к блоку, датчику тяги и запальной горелке. Соединения импульсных трубок при этом обязательно нужно уплотнить паронитовыми прокладками из комплекта.
После завершения работ обязательно проверьте герметичность газовых соединений!
Перевод котла «Хопер» с автоматики РГУ на автоматику САБК

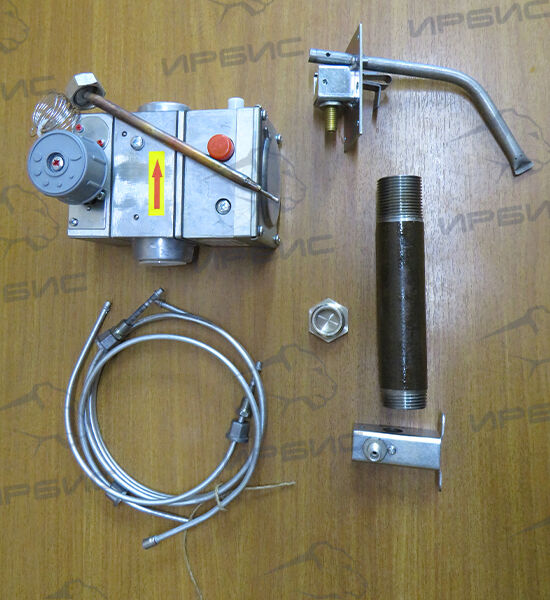

Комплект для замены автоматики РГУ на САБК в котлах серии «Хопер»
Комплект включает в себя следующие комплектующие:
- автоматика САБК-М — 1 шт.;
- запальник автоматики САБК-М (в сборе) — 1 шт.;
- заглушка НР ¾″ — 1 шт.;
- патрубок — 1 шт.
