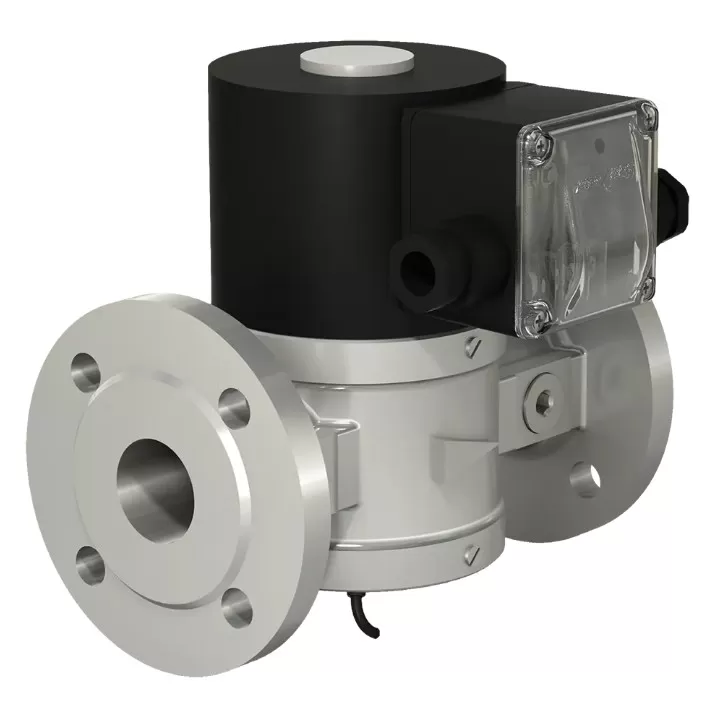

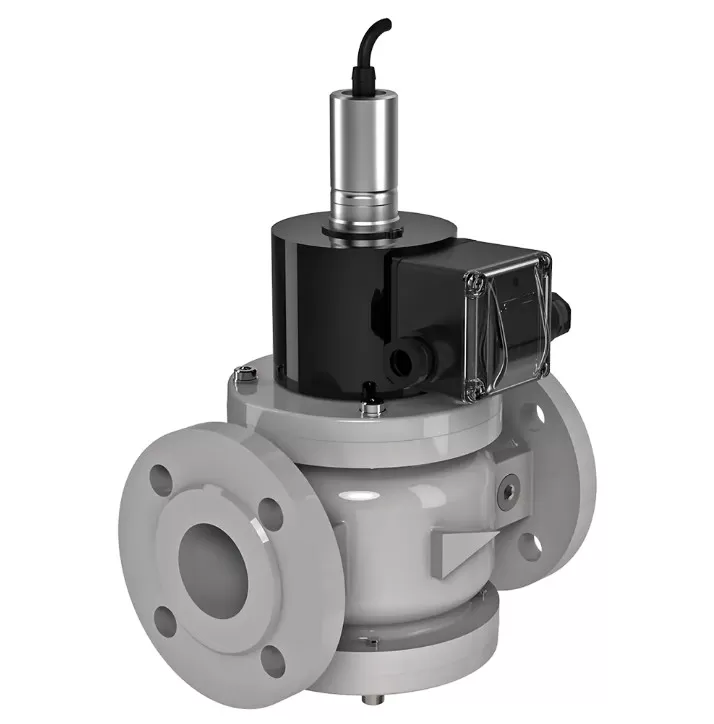

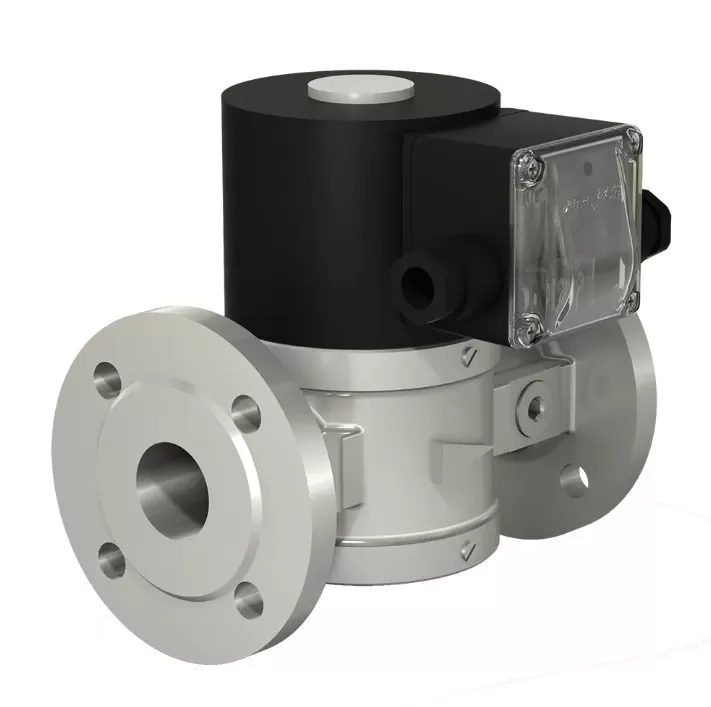

Клапаны электромагнитные для жидких сред

Клапаны электромагнитные для жидких сред предназначены для использования в системах дистанционного управления потоками различных жидких сред в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

СТРУКТУРА ОБОЗНАЧЕНИЯ ВН/ВФ



1. В — обозначение серии;
2. Исходное состояние:
   Н — нормально закрытый
   Ф — нормально открытый
3. Присоединительный размер, дюймы
4. Исполнение клапана:
   Н — двухпозиционный
   С — для жидких сред
   М — с электроприводом регулятора потока газа
   Т — с медленным открытием
   Р — двухпозиционный с ручным взводом электрического типа
   Рм — двухпозиционный с ручным взводом механического типа
5. Номинал рабочего давления:
   0,2 — 0,2 бар
   0,5 — 0,5 бар
   1 — 1 бар
   2 — 2 бар
   3 — 3 бар
   4 — 4 бар
   6 — 6 бар
6. Дополнительные устройства или исполнение корпуса клапана:
   К — наличие регулятора потока, ручного
   П — наличие датчика положения, (открыт-закрыт) клапана;
   Е — взрывозащищенное исполнение клапана;
   У — угловое исполнение корпуса клапана;

   Дополнительно необходимо указывать:
   - ст. — для стального исполнения корпуса клапанов;
   - ч. — для чугунного исполнения корпуса клапанов;
   - фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
7. Напряжение питания:
   220 В, 110 В, 24 В переменного тока;
   220 В, 110 В, 24 В постоянного тока
8. Частота тока (50 Гц — только для исполнений на переменный ток)
9. Климатическое исполнение:
   У3.1 — (-30…+60°С);
   У2 — (-45…+60°С);
   УХЛ2 — (-60…+60°С);
   УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
10. Номер технических условий: ТУ РБ 05708554.021-96

• По типу присоединения к трубопроводу клапаны изготавливаются:
  муфтовые — от DN 15 до DN 50;
  фланцевые — от DN 15 до DN 300.

• По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
  Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.

• Температура рабочей среды: –60...+70 °C.
  По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
  Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).

• Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.
