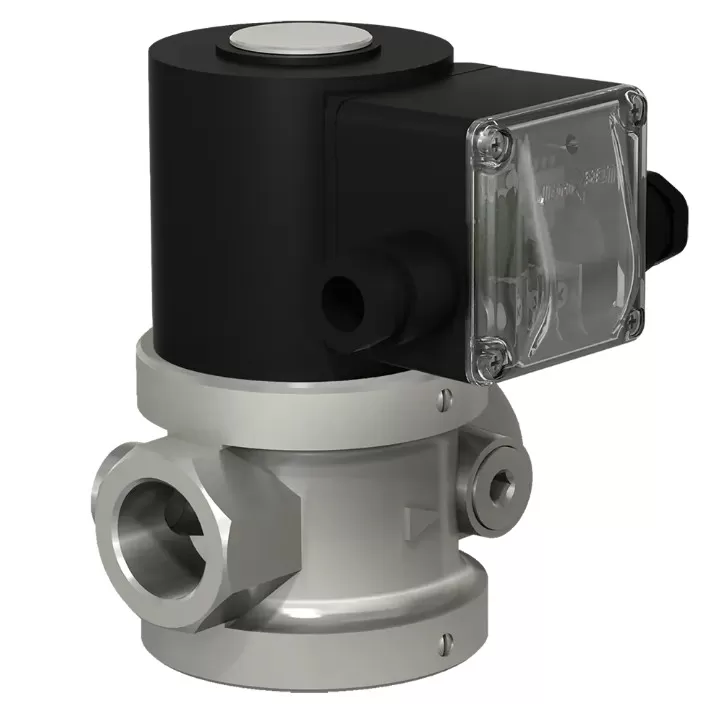

Клапаны электромагнитные двухпозиционные стальные муфтовые для жидких сред на DN 15, 20, 25

Клапаны электромагнитные для жидких сред предназначены для использования в системах дистанционного управления потоками различных жидких сред в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

МАТЕРИАЛ КОРПУСА:

• Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);
• У2 (-45...+60 °C);
• УХЛ2 (-60...+60 °С);
• УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 4 бар (0,4 МПа).

ХАРАКТЕРИСТИКА РАБОЧЕЙ СРЕДЫ:

• Неагрессивные жидкости вязкостью 40.10-6м2/с.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• От 5°C выше точки замерзания жидкости до + 90°C.

СТЕПЕНЬ ЗАЩИТЫ:

• общепромышленное исполнение - IP65;
• взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 1 000 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ В НАГРЕТОМ СОСТОЯНИИ, НЕ БОЛЕЕ:

• в момент открытия клапана - 35 Вт;
• в режиме энергосбережения - 17,5 Вт.

ПОТРЕБЛЯЕМЫЙ ТОК ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ В МОМЕНТ ОТКРЫТИЯ КЛАПАНА, НЕ БОЛЕЕ:

• для исполнения 220 В - 190 мА;
• для исполнения 110 В - 380 мА;
• для исполнения 24 В – 1 700 мА.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.
