Клапаны электромагнитные двухпозиционные

КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ (СОЛЕНОИДНЫЕ)

Электромагнитный клапан предназначен для дистанционного управления потоками неагрессивных газообразных сред и жидкостей.

РАБОЧЕЕ ДАВЛЕНИЕ

Клапаны серии ВН, ВФ изготавливаются с диапазоном рабочего давления от 0 до 6 бар (до 0,6 Мпа). Рабочее давление — это наибольшее избыточное давление, при котором обеспечивается заданный режим эксплуатации.

УСЛОВНЫЙ ПРОХОД

Запорная арматура производства «ТЕРМОБРЕСТ» изготавливается номинальным диаметром (условным проходом) от 15 до 300 мм. Такой широкий диапазон исполнений позволяет закрывать практически все существующие потребности рынка газовой арматуры в нишах низкого, среднего и высокого давления.

ИСХОДНОЕ СОСТОЯНИЕ:

• нормально-закрытый (закрыт в обесточенном состоянии);
• нормально-открытый (открыт в обесточенном состоянии).

МАТЕРИАЛ КОРПУСА:

• сталь: DN15÷300;
• чугун: DN-150, DN-200;
• алюминий: DN15÷200.

Арматура в алюминиевом и чугунном корпусах применяются на объектах тепловой энергетики (котельные, топочные и т.д.), в технологических газовых линиях на производствах (химических, нефтехимических, добывающих, пищевой промышленности, строительных материалов и тд), а также производителями газоиспользующего оборудования (блочно-модульные котельные, котлы, горелки, печи, факельные установки и тд). Изделия в алюминиевом корпусе обладают практичностью применения и эксплуатации из-за невысокого веса, габаритов и стоимости.

Изделия в стальном корпусе применяются, в первую очередь, на объектах большой энергетики (ТЭЦ, ГРЭС и т.д.). Стальные корпуса обладают высокой устойчивостью к статическим и динамическим нагрузкам, что обусловлено требованиями применения на объектах большой энергетики.

ГАЗОВЫЕ КЛАПАНЫ СЕРИИ ВН, ВФ МОГУТ БЫТЬ ИЗГОТОВЛЕНЫ В СЛЕДУЮЩИХ КЛИМАТИЧЕСКИХ ИСПОЛНЕНИЯХ:

• У3.1 (-30…+60 °С) – эксплуатация в нерегулярно отапливаемых помещениях;
• У2 (-45…+60 °С) – эксплуатация под навесом;
• УХЛ2 (-60…+60 °С) – эксплуатация под навесом;
• УХЛ1 (-60…+60 °С) – эксплуатация на открытом воздухе (для оборудования во взрывозащищенном исполнении).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ

По умолчанию все газовые клапаны производства «ТЕРМОБРЕСТ» поставляется в исполнении для рабочей среды с температурой от -60 до +70 °С. По специальному заказу они могут быть изготовлены для рабочей среды с температурой от -45 до +120 °С.

ПО ФУНКЦИОНАЛУ АВТОМАТИЧЕСКИЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН МОЖЕТ БЫТЬ ЗАПОРНЫМ (ОТСЕЧНЫМ) ИЛИ ЗАПОРНО-РЕГУЛИРУЮЩИМ

отсечной

запорно-регулирующий

• отсечной - обеспечивает быстрое открытие/закрытие (время срабатывания не более 1 с.) и применяется в системах, где есть необходимость быстрого перекрытия потока среды в аварийных ситуациях или по технологическим требованиям, а также для управления подачей среды в газоиспользующих установках.
• запорно-регулирующий - обеспечивает как быстрое открытие/закрытие, так и регулировку пропуска среды в открытом состоянии клапана и применяется для управления расходом среды, обеспечивая необходимые режимы работы газоиспользующих установок и устройств. При этом управление регулировкой среды может быть как в ручном, так и автоматическом режимах.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ И УСТРОЙСТВА

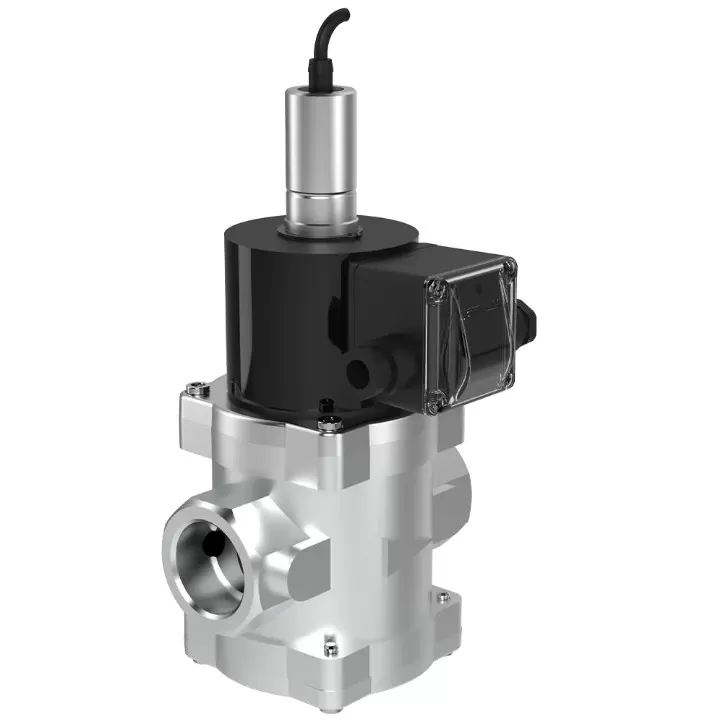

Арматура серии ВН, ВФ может оснащаться датчиком положения затвора, который служит для передачи информации на пульт управления или автоматику о текущем состоянии затвора (открыт или закрыт).

Кроме того, клапаны могут быть изготовлены в исполнении с ручным взводом электрического или механического типа. Ручной взвод обеспечивает гарантированную защиту устройства от его самопроизвольного открытия в аварийных случаях.

ИСПОЛНЕНИЕ КОРПУСА:

линейное (по умолчанию)

угловое

Изделия в классическом (линейном) исполнении применяются на прямых участках трубопровода, изделия в угловом исполнении корпуса применяются на объектах с ограниченным пространством и позволяют сократить количество сварных швов и соединений при устройстве угловых участков трубопровода.

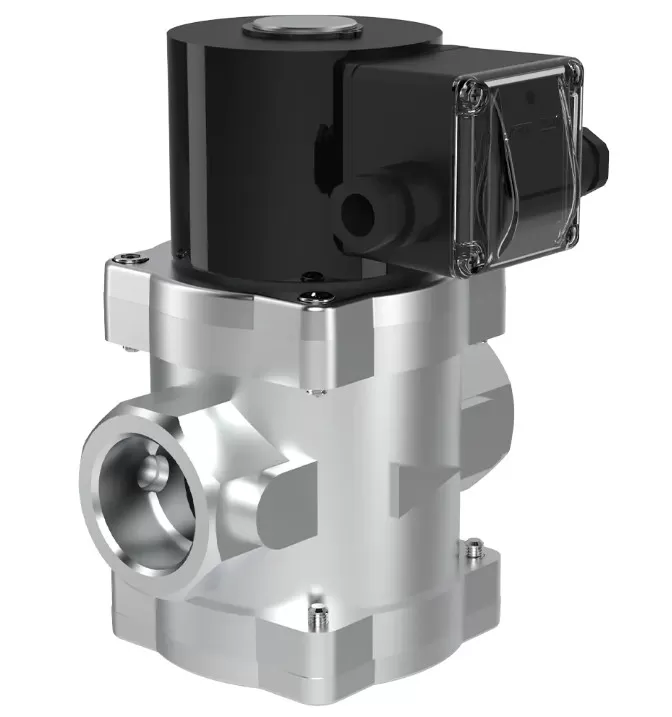

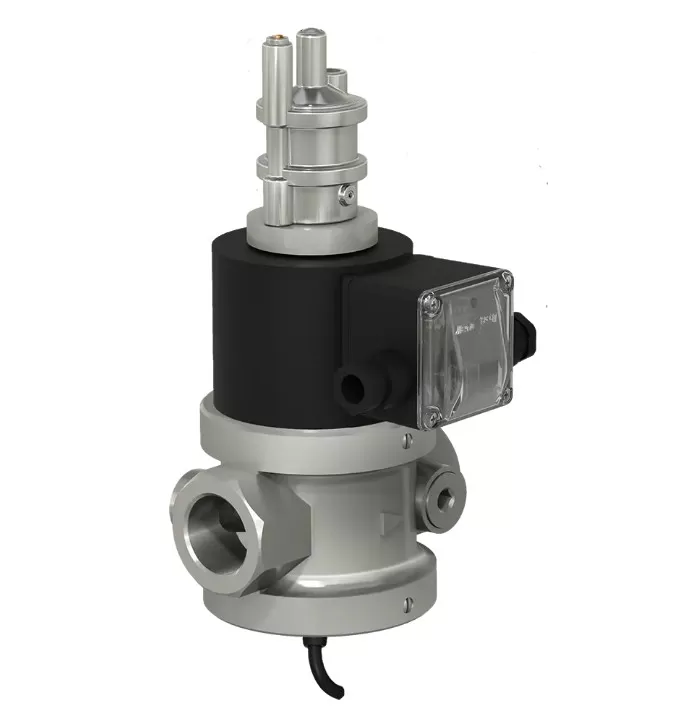

муфтовое (DN15÷50)

фланцевое (DN15÷300)

Изделия в фланцевом исполнении корпуса изготавливаются с фланцами PN 6 (по умолчанию) или PN 16 (под заказ).

Кроме того, арматура номинальным диаметром 15÷50 мм может изготавливаться в моноблочном (едином) исполнении, когда в одном корпусе размещены два и более различных устройства. Такое исполнение обеспечивает максимальный функционал при минимальных габаритах изделия.

ИСПОЛНЕНИЕ КЛАПАНА:

общепромышленное

взрывозащищенное

Изделия в общепромышленном исполнении применяются на всех объектах газового хозяйства, где нет специальных требований по обеспечению взрывобезопасности электрооборудования;

Арматура во взрывозащищенном исполнении применяются на объектах и в помещениях, в которых имеются или могут образоваться взрывоопасные смеси в объеме, требующем специальных мер защиты при конструировании, изготовлении и эксплуатации электроустановок. В этих зонах для обеспечения безопасности должно применяться электрооборудование во взрывозащищенном исполнении. Взрывозащищенное электрооборудование — электрооборудование, в котором предусмотрены конструктивные меры по устранению воспламенения окружающей его взрывоопасной среды вследствие эксплуатации этого электрооборудования.

СТРУКТУРА ОБОЗНАЧЕНИЯ ВН/ВФ



1. В — обозначение серии;
2. Исходное состояние:
   Н — нормально закрытый
   Ф — нормально открытый
3. Присоединительный размер, дюймы
4. Исполнение клапана:
   Н — двухпозиционный
   С — для жидких сред

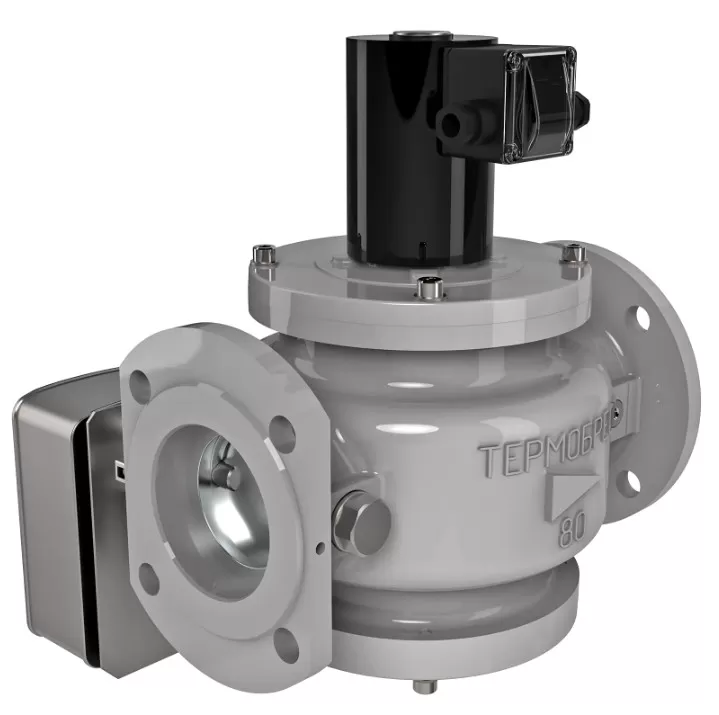

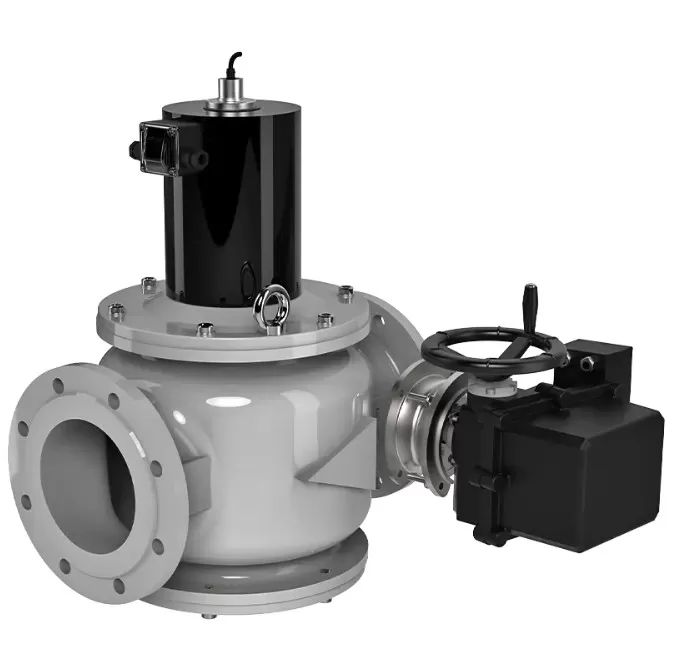

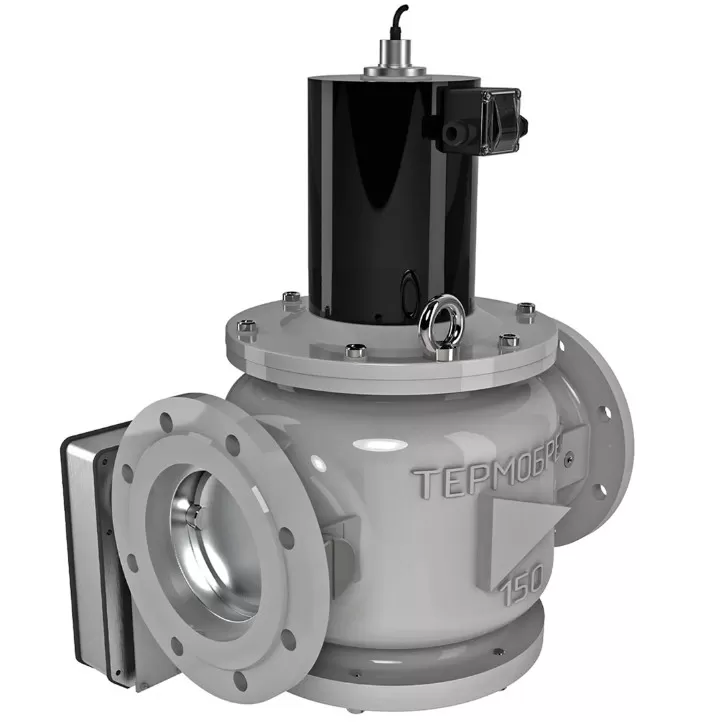

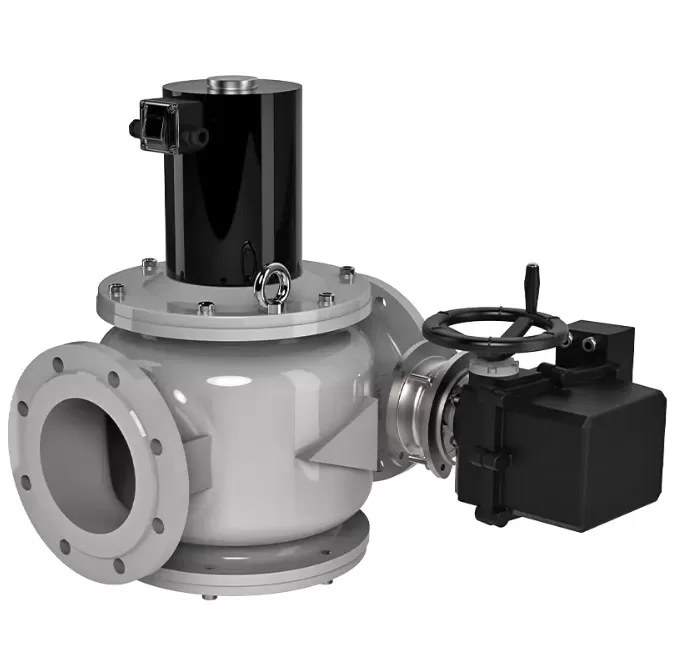

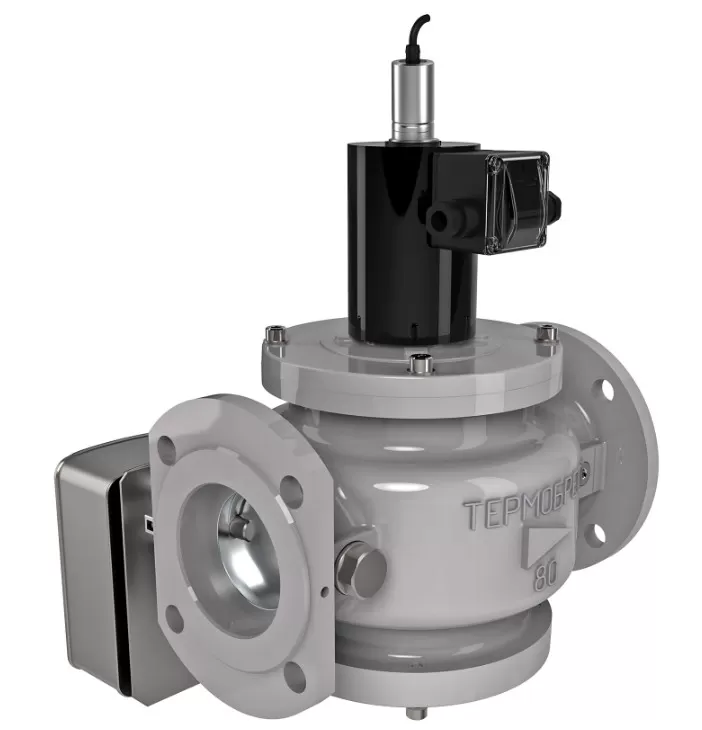

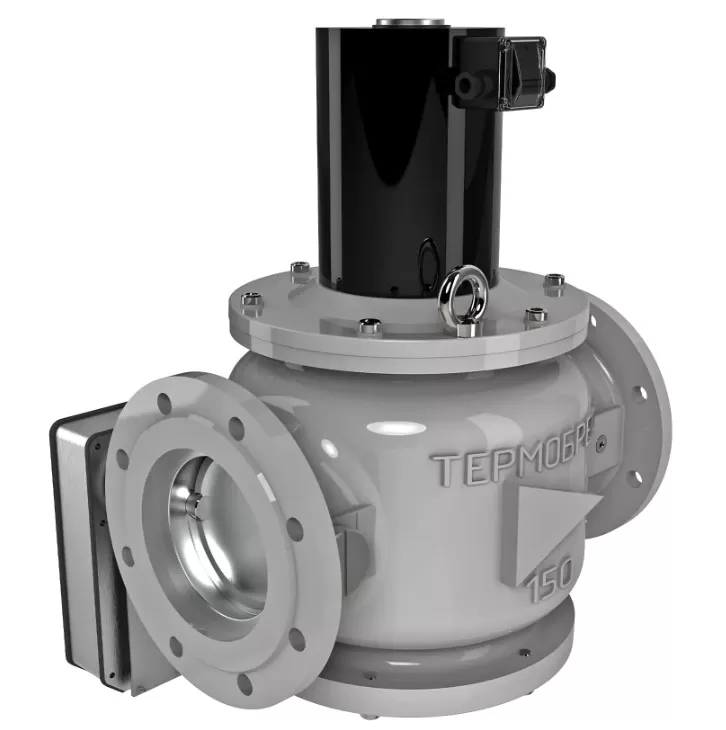

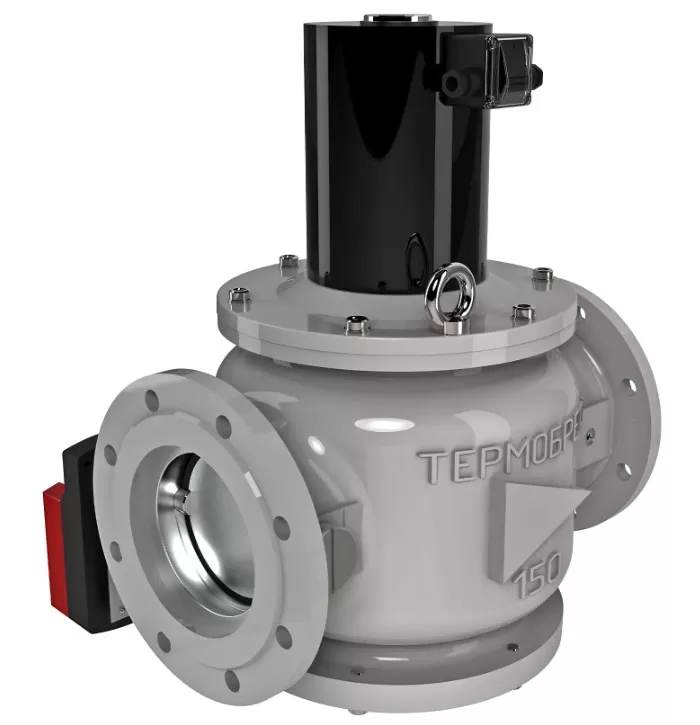

   М — с электроприводом регулятора потока газа

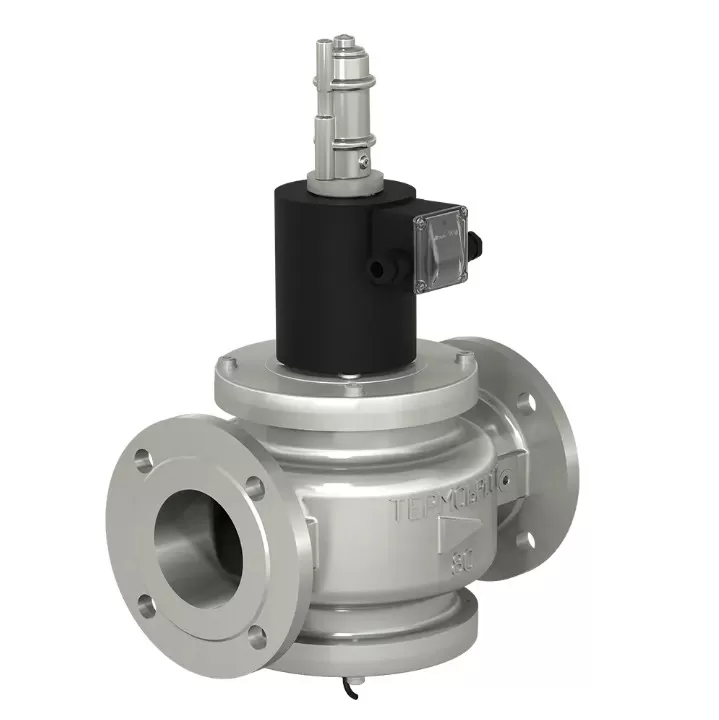

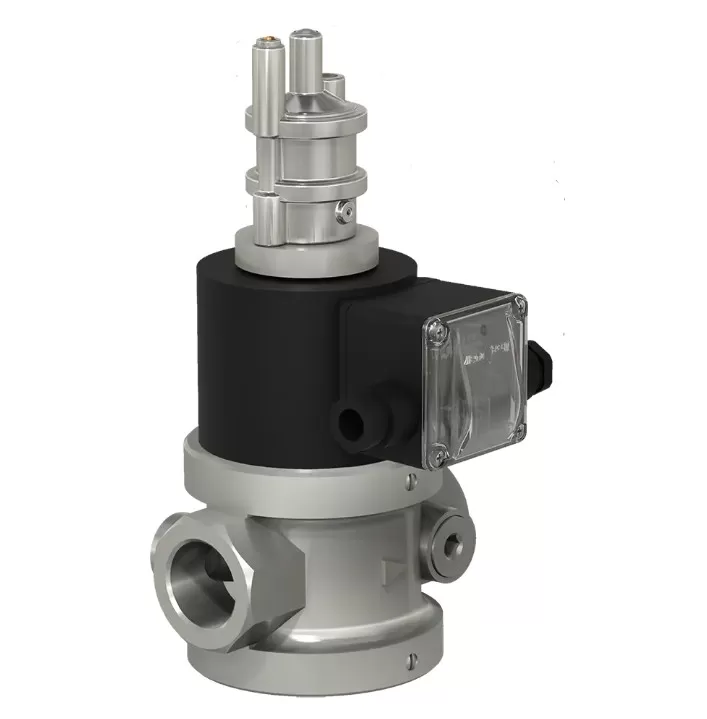

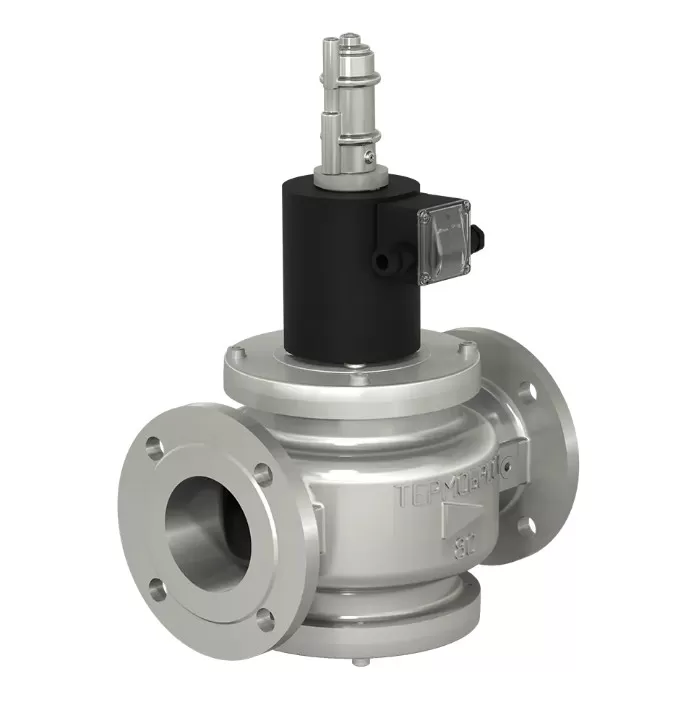

   Т — с медленным открытием

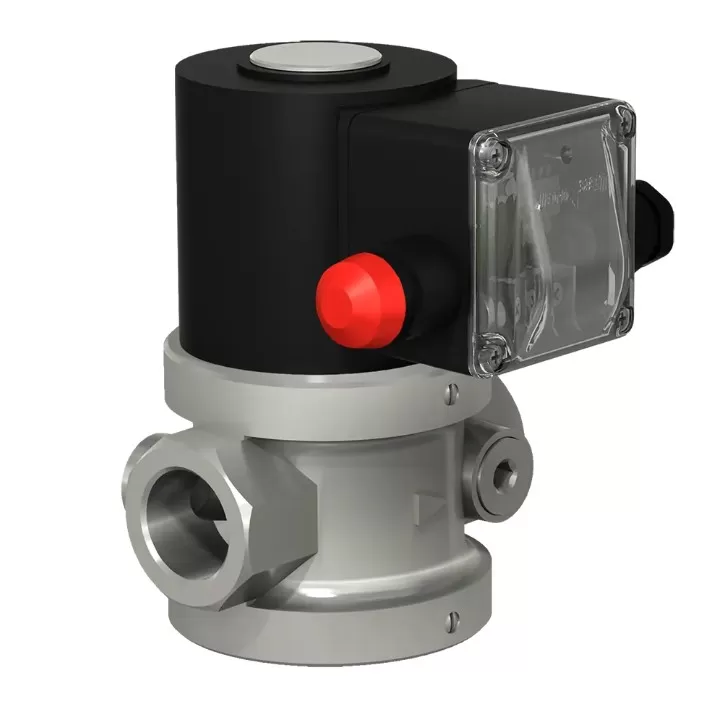

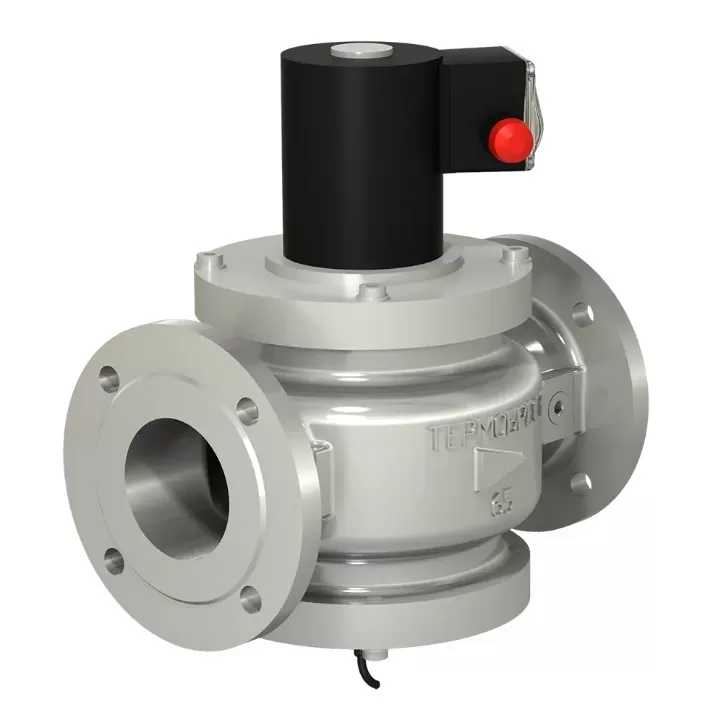

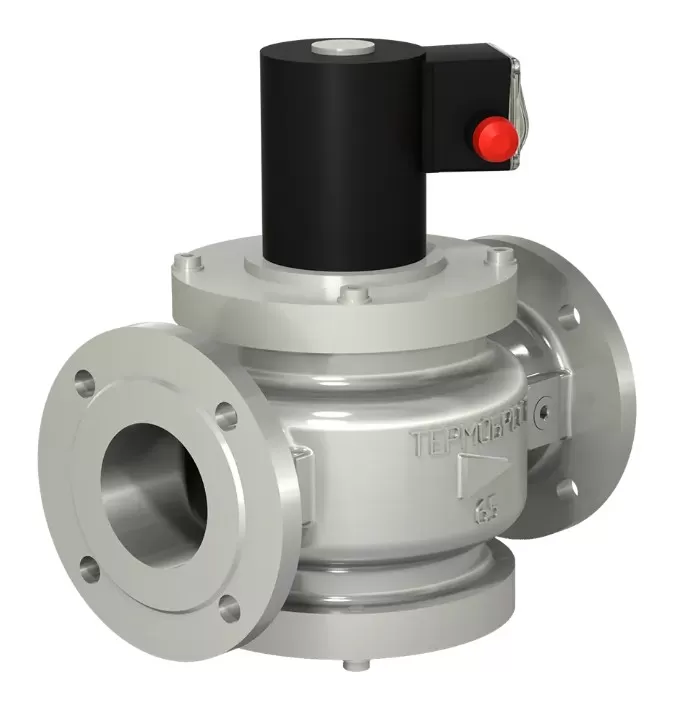

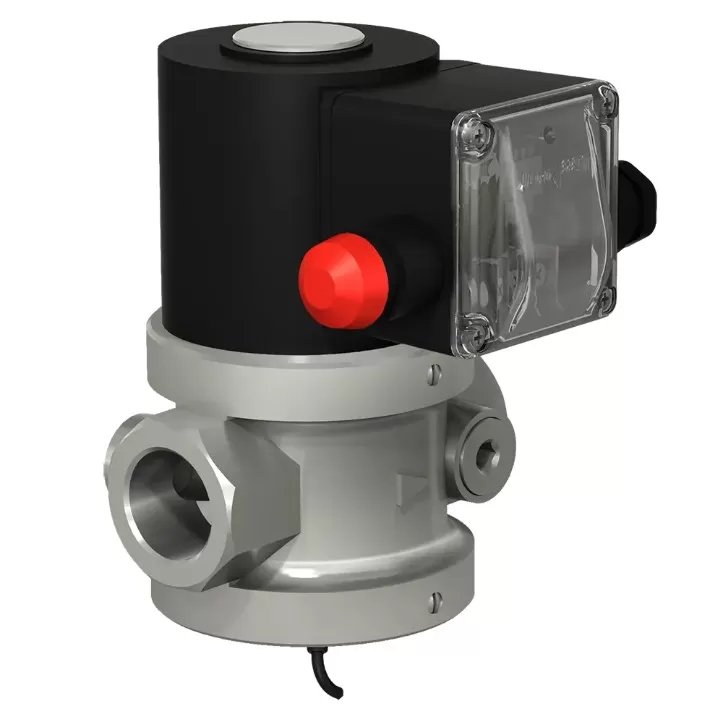

   Р — двухпозиционный с ручным взводом электрического типа

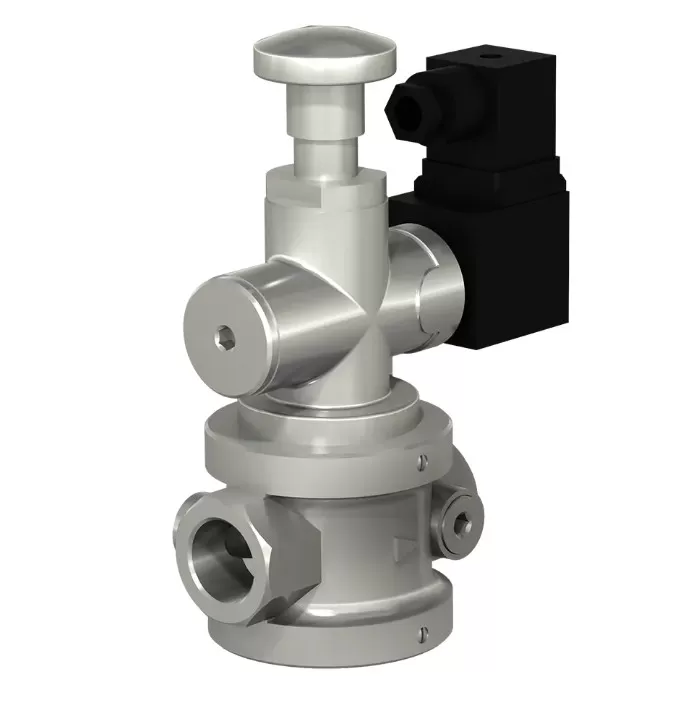

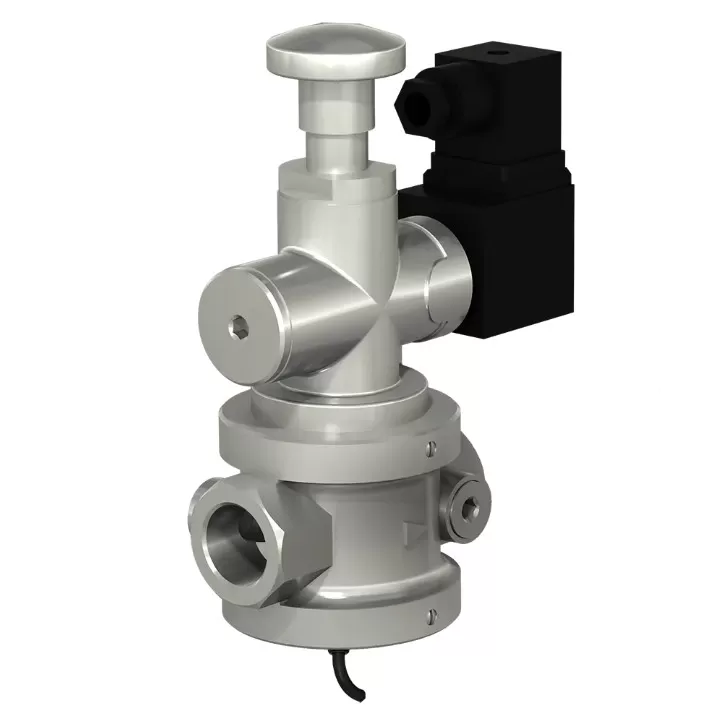

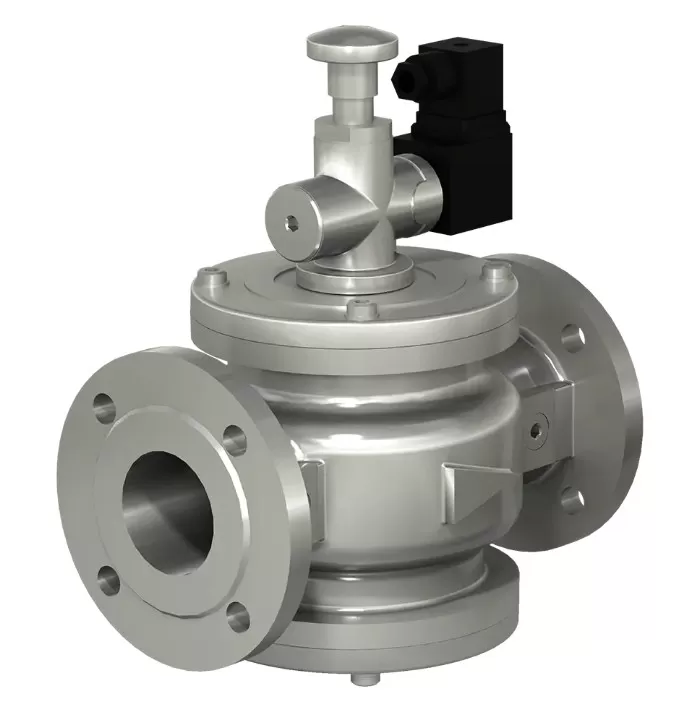

   Рм — двухпозиционный с ручным взводом механического типа
5. Номинал рабочего давления:
   0,2 — 0,2 бар
   0,5 — 0,5 бар
   1 — 1 бар
   2 — 2 бар
   3 — 3 бар
   4 — 4 бар
   6 — 6 бар
6. Дополнительные устройства или исполнение корпуса клапана:
   К — наличие регулятора потока, ручного
   П — наличие датчика положения, (открыт-закрыт) клапана;
   Е — взрывозащищенное исполнение клапана;
   У — угловое исполнение корпуса клапана;

   Дополнительно необходимо указывать:
   - ст. — для стального исполнения корпуса клапанов;
   - ч. — для чугунного исполнения корпуса клапанов;
   - фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
7. Напряжение питания:
   220 В, 110 В, 24 В переменного тока;
   220 В, 110 В, 24 В постоянного тока
8. Частота тока (50 Гц — только для исполнений на переменный ток)
9. Климатическое исполнение:
   У3.1 — (-30…+60°С);
   У2 — (-45…+60°С);
   УХЛ2 — (-60…+60°С);
   УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
10. Номер технических условий: ТУ РБ 05708554.021-96

• По типу присоединения к трубопроводу клапаны изготавливаются:
  муфтовые — от DN 15 до DN 50;
  фланцевые — от DN 15 до DN 300.

• По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
  Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.

• Температура рабочей среды: –60...+70 °C.
  По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
  Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).

• Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.
