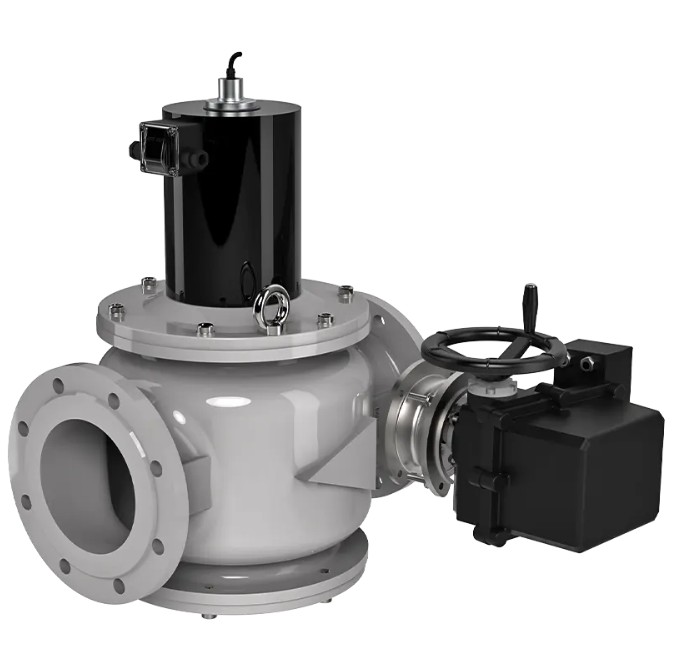

Клапаны электромагнитные двухпозиционные фланцевые DN 40-200, стальные, с электроприводом регулятора расхода (привод SP1-Ex) во взрывозащищенном исполнении и датчиком положения

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Клапаны работают в следующих режимах:

- «закрыто» (при обесточенной электромагнитной катушке);

- «номинальный расход» (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с концевых выключателей на электроприводе).

Клапаны имеет уровень взрывозащиты «повышенная надежность против взрыва», обеспечиваемый специальным видом взрывозащиты и маркировку ExmcIIT4Gc и могут применяться во взрывоопасных зонах согласно гл. 7.3 «Правил устройства электроустановок» и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

МАТЕРИАЛ КОРПУСА:

• Легированная сталь (для DN 40 – 200);
• Серый или высокопрочный чугун (только для DN 150, 200).

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);
• У2 (-45...+40 ОС).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 3 бар (0,3 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-60...+70 °C) – по умолчанию;
• (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА И ЭЛЕКТРОПРИВОДА:

• общепромышленное исполнение - IP67.

 Характеристики используемых приводов взрывозащищенного исполнения

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 500 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

• 40 срабатываний.

НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ, В:

• 220, 110, 24 переменного тока;
• 24 постоянного тока.

НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОПРИВОДА РАСХОДА:

• 220 в (50 Гц).

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:

• не более 4 Вт.

ВРЕМЯ ПОЛНОГО ХОДА РЕГУЛЯТОРА РАСХОДА:

• 80 с.

УГОЛ ПОВОРОТА РЕГУЛЯТОРА РАСХОДА:

• 90О.

ТИП ДАТЧИКА:

• индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.

ПОДКЛЮЧЕНИЕ ДАТЧИКА:

• через переключающий усилитель IM1-22Ex-R.

НАПРЯЖЕНИЕ ПИТАНИЯ УСИЛИТЕЛЯ:

• 220…250 В переменного тока или 20...125 В постоянного тока.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• для DN 32 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
• для DN 65 - 200 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
