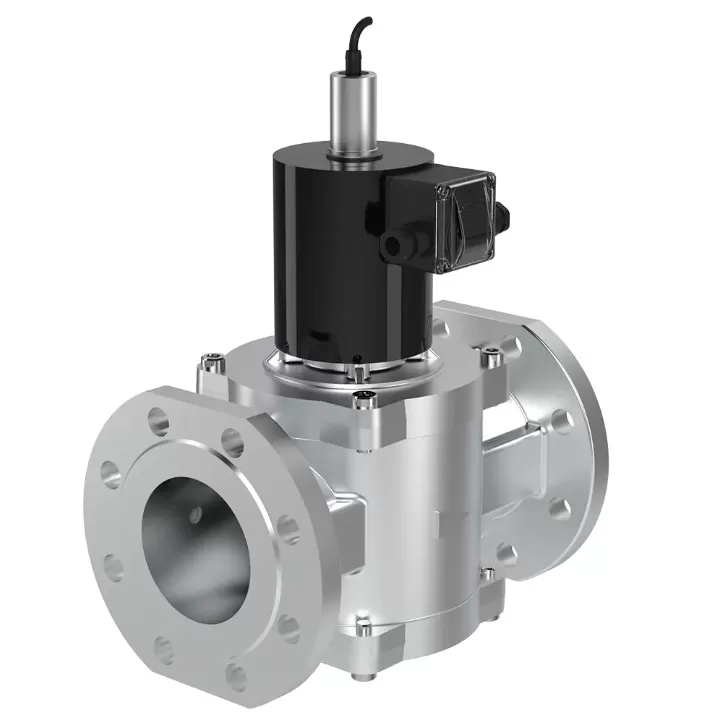

Клапаны электромагнитные двухпозиционные фланцевые DN 50-100, нормально-открытые, с датчиком положения, с присоединительными фланцами PN 16

МАТЕРИАЛ КОРПУСА:

• Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);
• У2 (-45...+60 °C);
• УХЛ2 (-60...+60 °С);
• УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 6 бар (0,6 МПа);

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-60...+70 °C) – по умолчанию;
• (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ:

• общепромышленное исполнение - IP65;
• взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 500 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

• 150.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

• 220, 110, 24 переменного тока;
• 220, 110, 24 постоянного тока.

• индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.

• 10...30 В постоянного тока.

• на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.

ДОПОЛНИТЕЛЬНО:

• По умолчанию клапаны с напряжением 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
• Возможно изготовление клапанов ВФ2Н-6П, ВФ2 1/2Н-6П, ВФ3Н-6П, ВФ4Н-6П в обычном исполнении (без управляющей платы);
• Пример обозначения электромагнитного двухпозиционного нормально-открытого клапана номинальным диаметром DN 80 (3 дюйма), на рабочее давление 0,6 МПа, исполнение с присоединительными фланцами PN 16 бар, с датчиком положения, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:
    Клапан ВФ3Н-6П (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У3.1.

• В случае заказа клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВФ2 1/2Н-6ПЕ.
