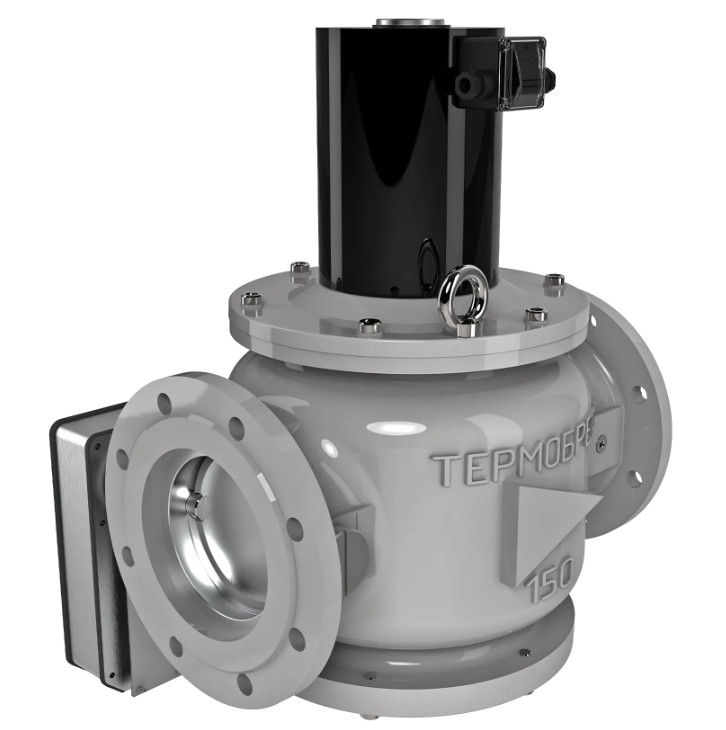

Клапаны электромагнитные газовые с электроприводом регулятора расхода DN 125-200 стальные, с электроприводом регулятора расхода (привод DA20FU230-DS)

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Исполнение клапанов позволяет использовать их в качестве запорно-регулирующего органа для горелочных и иных устройств, где необходимо наличие отсечки и возможности регулировки расхода газа.

Также данное исполнение клапанов может быть использовано в газораспределительных системах в качестве клапана с медленным открытием, где предъявляются требование о плавном нарастании давления и недопустимом резком броске газа в момент открытия. При обесточивании электропривода входящая в его конструкцию пружина возвращает дроссельную заслонку в начальное положение.

МАТЕРИАЛ КОРПУСА:

• Легированная сталь;
• Серый или высокопрочный чугун.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-60...+70 °C) – по умолчанию;
• (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:

• общепромышленное исполнение - IP65.

СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:

• IP54

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 300 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

• 20 срабатываний.

НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ, В:

• 220, 110, 24 переменного тока;
• 24 постоянного тока.

УГОЛ ПОВОРОТА РЕГУЛЯТОРА РАСХОДА:

• 90°.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений, предназначенных для установки на вертикальных участках трубопровода.
