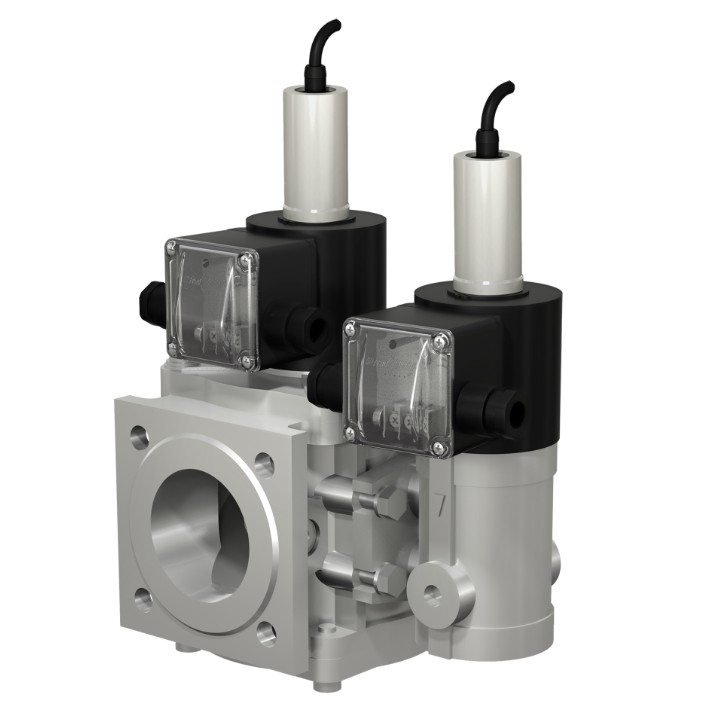

Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 40 - 100 % расхода - напряжение подано на катушку “А”. Необходимый расход газа устанавливается ручным регулятором в нижней части корпуса основного клапана. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот.
б) 10 - 60 % расхода - напряжение подано только на катушку “В”.
Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более: 1000
Потребляемая мощность одной электромагнитной катушки, в нагретом состоянии, не более:
- для клапанов ВН11/2В-1КП, ВН11/2В-1КП фл., ВН2В-1КП, ВН2В-1КП фл. - 25 Вт;
- для клапанов ВН11/2В-3КП, ВН11/2В-3КП фл., ВН2В-3КП, ВН2В-3КП фл. - 35 Вт.
Потребляемый ток в момент открытия клапана, не более:
- для катушки мощностью 25 Вт:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
- для катушки мощностью 35 Вт:
для исполнения 220 В: 190 мА
для исполнения 110 В: 380 мА
для исполнения 24 В: 1700 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана)
Напряжение питания датчика положения: 10...30 В постоянного тока
Степень защиты датчика положения: IP68
Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2В-1КПЕ фл.
