Клапаны предохранительно-сбросные газовые муфтовые, фланцевые DN 15-50

Под заказ

р.

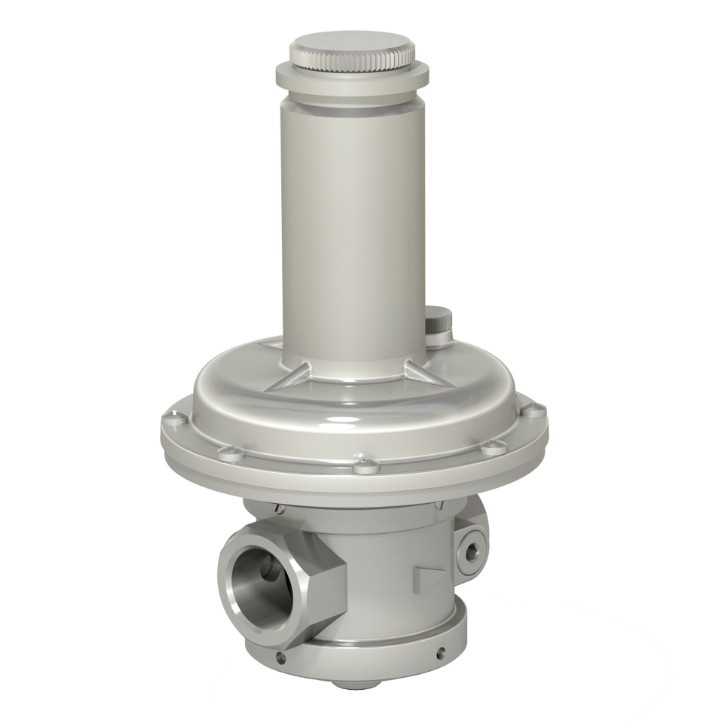

Предохранительно-запорный клапан (ПЗК) предназначен для автоматического прекращения подачи газа к потребителям в случае превышения давления выше заданного предела срабатывания.

ОБЛАСТЬ ПРИМЕНЕНИЯ И ПРИНЦИП РАБОТЫ:

Устанавливается такой клапан как правило в газорегуляторных пунктах и установках перед регулятором-стабилизатором давления и обеспечивает контроль выходного давления, полученного за регулятором. Сигнал об отклонении давления газа от заданного значения поступает к ПЗК по импульсной трубке, присоединенной к газопроводу выходного давления. Величина контролируемого давления настраивается регулировкой пружины в ПЗК. При превышении установленной величины давления за регулятором, предохранительно-запорный клапан закрывается и перекрывает подачу газа в трубопроводе. Открытие клапана возможно произвести только в ручном режиме после устранения причины превышения давления газа сверх контролируемого.

В корзину

Описание
Характеристики
Оплата и доставка

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ

Максимальное давление на входе:
для ЗК ... - 1 - ... - 1 бар (1000 мбар);
для ЗК ... - 6 - ... - 6 бар (6000 мбар).

Исполнения предохранительно-запорных муфтовых клапанов (ПЗК):

Номинальный диаметр	Максимальное входное давление, бар	Обозначение ПЗК	Диапазон настройки срабатывания, мбар
DN 15	1	ЗК ¹/₂ - 1 - 001	50 - 190
		ЗК ¹/₂ - 1 - 002	190 - 400
		ЗК ¹/₂ - 1 - 003	400 - 670
	6	ЗК ¹/₂ - 6 - 060	50 - 190
		ЗК ¹/₂ - 6 - 061	190 - 400
		ЗК ¹/₂ - 6 - 062	400 - 670

DN 20	1	ЗК ³/₄ - 1 - 004	50 - 190
		ЗК ³/₄ - 1 - 005	190 - 400
		ЗК ³/₄ - 1 - 006	400 - 670
	6	ЗК ³/₄ - 6 - 063	50 - 190
		ЗК ³/₄ - 6 - 064	190 - 400
		ЗК ³/₄ - 6 - 065	400 - 670

DN 25	1	ЗК 1 - 1 - 007	50 - 190
		ЗК 1 - 1 - 008	190 - 400
		ЗК 1 - 1 - 009	400 - 670
	6	ЗК 1 - 6 - 066	50 - 190
		ЗК 1 - 6 - 067	190 - 400
		ЗК 1 - 6 - 068	400 - 670

DN 32	1	ЗК 1¹/₄ - 1 - 010	50 - 190
		ЗК 1¹/₄ - 1 - 011	190 - 400
		ЗК 1¹/₄ - 1 - 012	400 - 670
	6	ЗК 1¹/₄ - 6 - 069	50 - 190
		ЗК 1¹/₄ - 6 - 070	190 - 400
		ЗК 1¹/₄ - 6 - 071	400 - 670

DN 40	1	ЗК 1¹/₂ - 1 - 013	50 - 190
		ЗК 1¹/₂ - 1 - 014	190 - 400
		ЗК 1¹/₂ - 1 - 015	400 - 670
	6	ЗК 1¹/₂ - 6 - 072	50 - 190
		ЗК 1¹/₂ - 6 - 073	190 - 400
		ЗК 1¹/₂ - 6 - 074	400 - 670

DN 50	1	ЗК 2 - 1 - 016	50 - 190
		ЗК 2 - 1 - 017	190 - 400
		ЗК 2 - 1 - 018	400 - 670
	6	ЗК 2 - 6 - 075	50 - 190
		ЗК 2 - 6 - 076	190 - 400
		ЗК 2 - 6 - 077	400 - 670

Диапазон настройки срабатывания (закрытия) клапана: определяется установленной пружиной
Точность срабатывания (открытия) клапана: ±10 % от заданного значения
Закрытие клапана: не менее 0,8 от давления настройки
Класс герметичности: А по ГОСТ 9544.

Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-40...+40 ОС).

Средний срок службы: не менее 9 лет
Установка: на трубопроводе перед регулятором давления. Контролируемое давление - с выходного трубопровода регулятора давления

Монтажное положение: любое, за исключением, когда корпус защелки располагается ниже продольной оси клапана.
