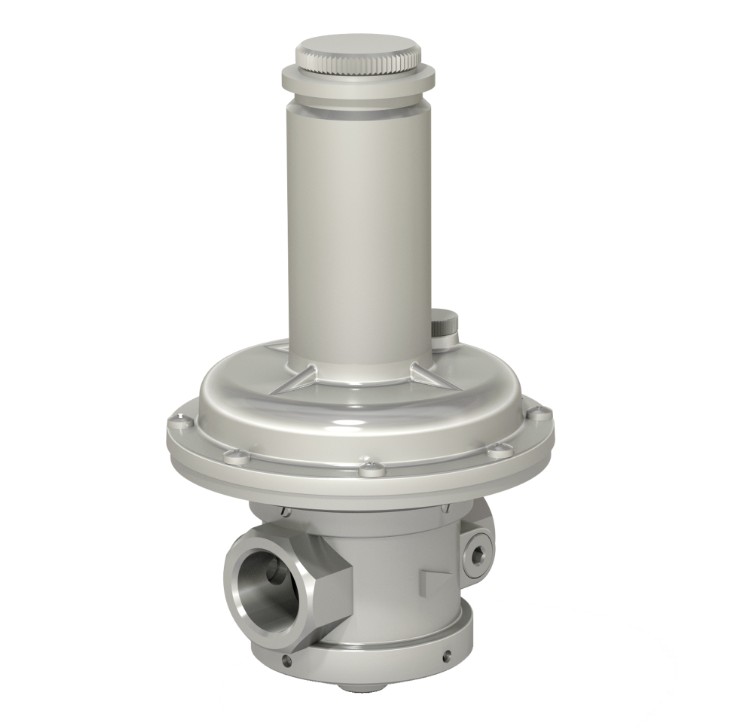

Клапаны предохранительно-сбросные газовые муфтовые, фланцевые DN 15-50 с устройством принудительного открытия

Под заказ

р.

Предохранительно-сбросный клапан предназначен для сброса газа в атмосферу (или в область низкого давления) при превышении давления газа в сети сверх настроенного (установленного) значения. Клапан прекращает сброс избыточного давления при восстановлении в газовом тракте рабочих параметров. Таким образом предохранительно-сбросной клапан обеспечивает защиту газового оборудования от повреждения и исключает возникновение аварийных ситуаций.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Устанавливается такой клапан как правило на сбросной линии после регулятора давления и применяется в газовых регуляторных пунктах и установках, отопительных котельных, а также аналогичных приборах и установках, где требуется поддержание стабильной величины давления газа.

Предохранительно-сбросные клапаны (ПСК) предназначены для снижения выходного давления путем сброса (выпуска) в атмосферу или в систему низкого давления газов при превышении контролируемого давления за установленный предел. Область применения ПСК - газовые регуляторные пункты и установки.

В корзину

Описание
Характеристики
Оплата и доставка

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Максимальное давление на входе: 6 бар (6000 мбар).

Исполнения предохранительно-сбросных клапанов (ПСК) с устройством принудительного открытия:

Номинальный диаметр	Максимальное входное давление, бар	Обозначение ПСК с устройством принудительного открытия	Диапазон настройки срабатывания, мбар
DN 15	6	СК ¹/₂ - Р - 001	2 - 10
		СК ¹/₂ - Р - 002	8 - 60
		СК ¹/₂ - Р - 003	40 - 190
		СК ¹/₂ - Р - 004	180 - 620

DN 20	6	СК ³/₄ - Р - 005	2 - 10
		СК ³/₄ - Р - 006	8 - 60
		СК ³/₄ - Р - 007	40 - 190
		СК ³/₄ - Р - 008	180 - 580

DN 25	6	СК 1 - Р - 009	2 - 10
		СК 1 - Р - 010	6 - 60
		СК 1 - Р - 011	40 - 190
		СК 1 - Р - 012	180 - 590

DN 32	6	СК 1¹/₄ - Р - 013	6 - 40
		СК 1¹/₄ - Р - 014	30 - 130
		СК 1¹/₄ - Р - 015	100 - 200
		СК 1¹/₄ - Р - 016	170 - 450

DN 40	6	СК 1¹/₂ - Р - 017	6 - 40
		СК 1¹/₂ - Р - 018	30 - 130
		СК 1¹/₂ - Р - 019	100 - 200
		СК 1¹/₂ - Р - 020	170 - 450

DN 50	6	СК 2 - Р - 021	6 - 40
		СК 2 - Р - 022	30 - 130
		СК 2 - Р - 023	100 - 200
		СК 2 - Р - 024	170 - 450

Диапазон настройки срабатывания (открытия) клапана: определяется установленной пружиной
Закрытие клапана: не менее 0,8 от давления настройки
Класс герметичности: А по ГОСТ 9544.

Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-40...+60 ОС).

Средний срок службы: не менее 9 лет
Установка: предохранительный газовый клапан устанавливается на сбросной линии за регулятором давления
Монтажное положение: любое, за исключением, когда труба располагается ниже продольной оси клапана
Конструктивные особенности: наличие устройства принудительного открытия позволяет производить открытие и проверку клапана в открытом состоянии без подачи внешнего давления.
