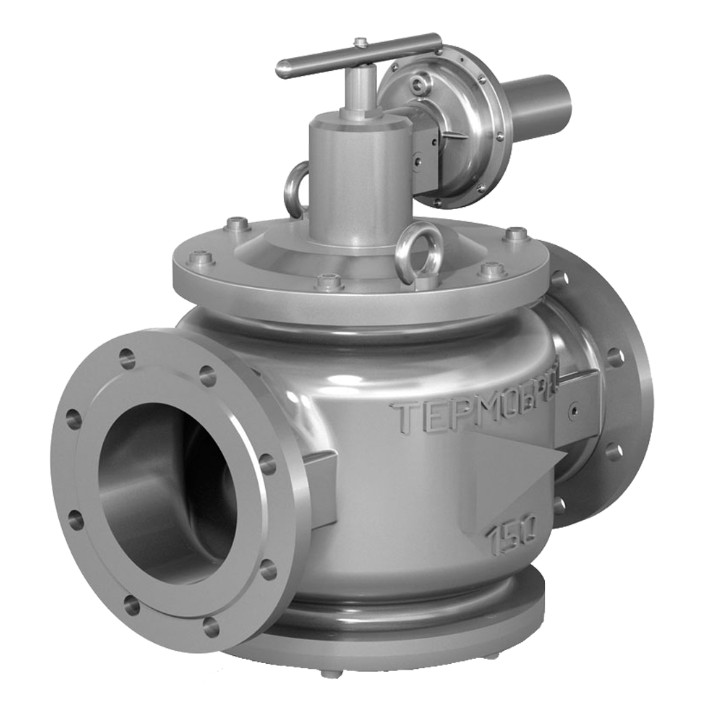

Клапаны предохранительно-запорные газовые фланцевые DN125-200, стальные

Под заказ

р.

Предохранительно-запорный клапан (ПЗК) предназначен для автоматического прекращения подачи газа к потребителям в случае превышения давления выше заданного предела срабатывания.

ОБЛАСТЬ ПРИМЕНЕНИЯ И ПРИНЦИП РАБОТЫ:

Устанавливается такой клапан как правило в газорегуляторных пунктах и установках перед регулятором-стабилизатором давления и обеспечивает контроль выходного давления, полученного за регулятором. Сигнал об отклонении давления газа от заданного значения поступает к ПЗК по импульсной трубке, присоединенной к газопроводу выходного давления. Величина контролируемого давления настраивается регулировкой пружины в ПЗК. При превышении установленной величины давления за регулятором, предохранительно-запорный клапан закрывается и перекрывает подачу газа в трубопроводе. Открытие клапана возможно произвести только в ручном режиме после устранения причины превышения давления газа сверх контролируемого.

В корзину

Описание
Характеристики
Оплата и доставка

Материал корпуса: легированная сталь, чугун

Максимальное давление на входе:
для ЗК ... - 0,5 - ... - 0,5 бар (500 мбар);
для ЗК ... - 6 - ... - 6 бар (6000 мбар).

Номинальный диаметр	Максимальное входное давление, бар	Обозначение ПЗК	Диапазон настройки срабатывания, мбар
DN 150	1	ЗК 6 - 1 - 031	40 - 110
		ЗК 6 - 1 - 032	70 - 230
		ЗК 6 - 1 - 033	170 - 500
	6	ЗК 6 - 6 - 091	40 - 110
		ЗК 6 - 6 - 091	70 - 230
		ЗК 6 - 6 - 092	170 - 500

DN 200	1	ЗК 8 - 1 - 034	40 - 110
		ЗК 8 - 1 - 035	70 - 230
		ЗК 8 - 1 - 036	170 - 500
	6	ЗК 8 - 6 - 095	70 - 140
		ЗК 8 - 6 - 096	90 - 170
		ЗК 8 - 6 - 097	110 - 250
		ЗК 8 - 6 - 098	200 - 520

Диапазон настройки срабатывания (закрытия) клапана: определяется установленной пружинойТочность срабатывания (открытия) клапана: ±10 % от заданного значения
Закрытие клапана: не менее 0,8 от давления настройки
Класс герметичности: А по ГОСТ Р 54808.

Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-40...+40 ОС).

Средний срок службы: не менее 9 лет
Установка: клапан запорный электромагнитный газовый монтируется на трубопроводе перед регулятором давления. Контролируемое давление - с выходного трубопровода регулятора давления

Монтажное положение: на горизонтальном трубопроводе (корпусом защелки вверх).
