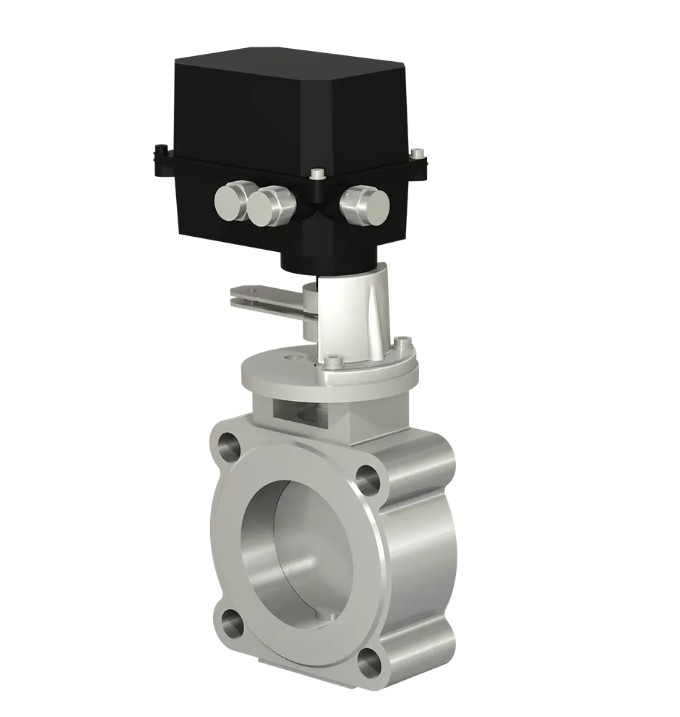

Заслонки регулирующие дроссельного типа DN 32-200, с электроприводом (пропорциональное регулирование, привод SP0)

Под заказ

р.

Заслонки регулирующие предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве регулирующего органа.

Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.

Рекомендуется применять заслонки регулирующие в комплекте с запорной арматурой (отсечными клапанами, задвижками, кранами и др.)

В корзину

Описание
Характеристики
Оплата и доставка

Заслонки применяются для плавного регулирования расхода газа и не являются запорным органом.

МАТЕРИАЛ КОРПУСА:

АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

У3.1 (-30...+50 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

-60...+120 °C.

СТЕПЕНЬ ЗАЩИТЫ:

общепромышленное исполнение - IP54.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

200 000.

ВРЕМЯ ПОЛНОГО ХОДА ЗАСЛОНКИ:

80 с (для DN 32-100);
60 с (для DN 125-200).

ДИАПАЗОН РЕГУЛИРОВАНИЯ:

для заслонок DN 32 - от 5 % до 100 % от номинального расхода;
для заслонок DN 40-200 - от 2% до 100% от номинального расхода.

УГОЛ ПОВОРОТА ЗАСЛОНКИ:

макс. 90°

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

на горизонтальных и вертикальных трубопроводах.

ВНИМАНИЕ! Напряжение питания привода SP0 («Regada») - 220 В, 50 Гц

Документация

Декларация ТР ТС 004_2011 Заслонки регулирующие (схема 1Д)

PDF,

0.58 Мб

Декларация ТР ТС 010_2011 Заслонки регулирующие (схема 5Д).

PDF,

2.96 Мб

Декларация ТР ТС 032_2013 Заслонки регулирующие (схема 1Д)

PDF,

0.72 Мб

Сертификат соответствия ТР ТС 012_2011 Заслонки регулирующие во взрывозащищенном исполнении

PDF,

10.45 Мб

Опросный лист на ЗАСЛОНКИ РЕГУЛИРУЮЩИЕ

PDF,

1.52 Мб

Раздел 09. Заслонки регулирующие и заслонки дроссельные в алюминиевом корпусе

PDF,

2.11 Мб
