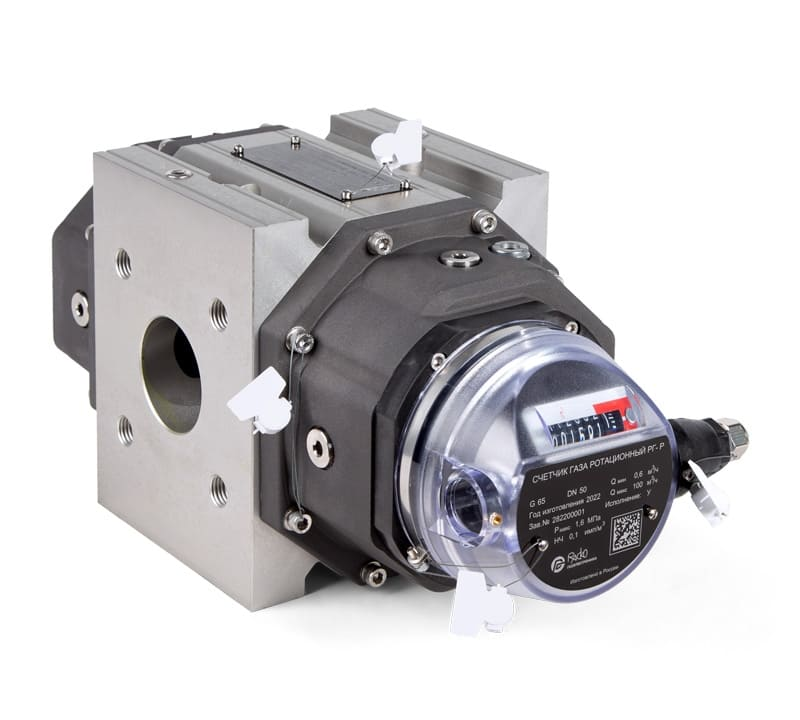

Ротационный счетчик газа РГ-Р

Ротационный счетчик газа РГ-Р является счетчиком объемного типа. В корпусе счетчика находятся два 8-образных не соприкасающихся друг с другом вращающихся ротора. За счет вращения роторов измерительная камера регулярно заполняется и освобождается от газа. Вне измерительной камеры вращение роторов синхронизируется специальной зубчатой передачей. Измерительная камера циклически заполняется и освобождается от газа при вращении роторов, перемещая строго определенный объем газа со входа счетчика на выход.

   С помощью низкочастотного (НЧ) датчика импульсов может передаваться на электронные корректоры объема газа рабочий расход газа. Дополнительный контрольный геркон размещен в НЧ датчике импульсов, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).

Преимущества ротационного счетчика газа РГ-Р

• Размер счетчика от G16 до G1000
• Расход от 0,4 до 1600 м³/ч
• Условный диаметр от DN 50 до DN 200
• Рабочее давление Pn16
• Диапазон измерения — до 1:250
• После установки не требуется специального обслуживания кроме замены масла не реже одного раза в 5 лет
• Корпус измерителя изготовлен из анодированного высокопрочного алюминия
• Счетная голова изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению
• Счетная голова вращается на 355°
• Не требуется установки прямых участков до и после счетчика
• Возможен горизонтальный и вертикальный монтаж счетчика.

    Допустимые пределы погрешности:
Qmin ≤ Q < 0,05 Qmax: ±2,0% 0,05 Qmax ≤ Q ≤ Qmax: ± 1,0% По запросу: Qмин ≤ Q < Qмакс: ± 0,9%
     Изначально все ротационные счетчики РГ-Р откалиброваны в пределах стандартных погрешностей измерения. Исполнение с уменьшенной величиной погрешности доступно опционально.
     Ротационные счетчики РГ-Р показывают стабильные и воспроизводимые результаты измерений. Конструкция корпуса и внутренних работающих под давлением деталей оптимизирована для обеспечения максимальной устойчивости к нагрузкам на кручение и изгиб.
    Долговечность счетчика РГ-Р обеспечивается высококачественными шарикоподшипниками и высокоточной обработкой корпуса и всех движущихся частей. Перед сборкой счетчика роторы подвергаются динамической балансировке. После механической обработки все алюминиевые детали, включая роторы, подвергаются твердому анодированию для повышения устойчивости к механическому износу и химическим воздействиям, что обеспечивает длительный срок службы счетчика и стабильность его метрологических характеристик.
    Дополнительная информация

Габаритные и присоединительные размеры ротационных счетчиков газа РГ-Р
