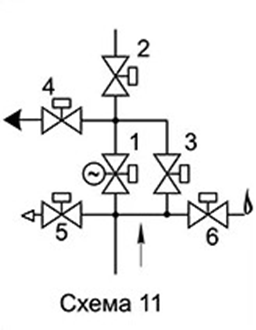

Блоки клапанов газовых DN 100-200 стальные, (схема 11)

Детальное изображение товара
Блоки клапанов газовых DN 100-200 стальные, (схема 11)
Детальное изображение товара
Под заказ
Производитель: Термобрест
Страна производства: Беларусь
Информация об оплате
Оплата товара осуществляется по безналичному расчёту.
Информация о доставке
Наша компания располагает как собственным автопарком, так и работает с различными логистическими компаниями.

Доставка осуществляется в рабочие дни с 8–00 до 17–00. Доставка может оформляться как одновременно с заказом. Так и отдельно.

Покупка в кредит или рассрочку Покупка в кредит или рассрочку Если вы забираете ваши товары самостоятельно, то вам необходимо будет связаться с нашими менеджерами, чтобы согласовать время отгрузки.
Описание
ОСНОВНЫЕ ТИПЫ БЛОКОВ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ

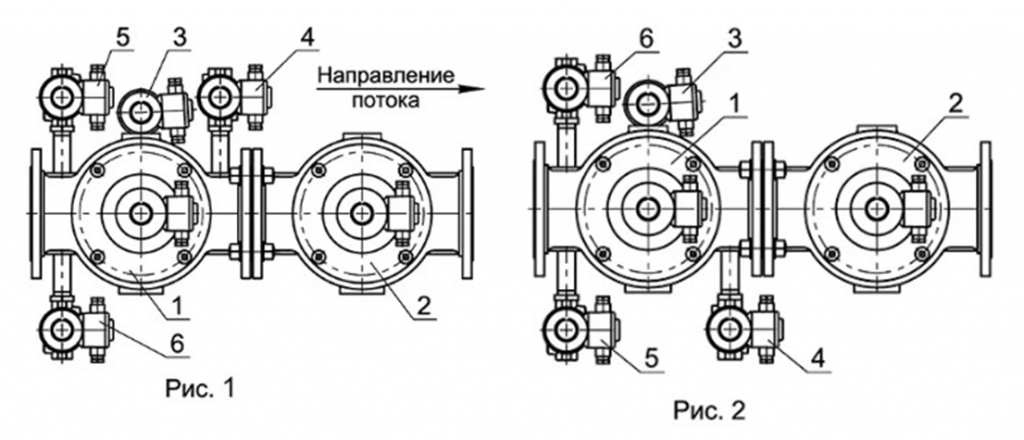

Блок (рис. 1, 2) состоит из следующих узлов и деталей:

 - основного запорного клапана 1с электромеханическим регулятором расхода;

- рабочего клапана 2;

- клапана контроля плотности 3;

- клапана свечи безопасности 4;

- клапана продувочного 5;

- клапана запальной горелки 6.

Клапан свечи безопасности и продувочный клапан могут располагаться слева по ходу газа (рис. 1) или справа (рис. 2).

Материал корпусов основных клапанов (поз. 1, 2):

- сталь - для DN 100, 125, 200;

- чугун - для DN 200.

Материал корпусов обвязочных клапанов (поз. 3, 4, 5, 6) - сталь; возможно исполнение из алюминиевых сплавов.

При заказе блока необходимо обязательно указать исполнение: СТАЛЬ.


Документация
Декларация ТР ТС 004_2011 Заслонки регулирующие (схема 1Д) 576.16 КБ
Декларация ТР ТС 004_2011 Клапаны электромагнитные (схема 1Д) 601.36 КБ
Декларация ТР ТС 010_2011 Клапаны электромагнитные (схема 5Д) 2.98 МБ
Декларация ТР ТС 020_2011 Клапаны электромагнитные (схема 1Д) 59.01 КБ
Декларация ТР ТС 032_2011 Клапаны электромагнитные (схема 1Д) 1.95 МБ
Декларация ТР ТС 032_2013 Заслонки регулирующие (схема 1Д) 723.24 КБ
Раздел 23. Блоки клапанов в стальном корпусе 2.5 МБ
