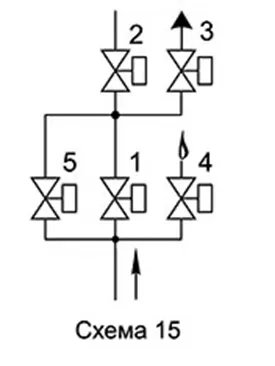

Блоки клапанов газовых DN 65-300 стальные, (схема 15)

Под заказ

р.

Блоки электромагнитных клапанов предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В корзину

Описание
Характеристики
Оплата и доставка

ОСНОВНЫЕ ТИПЫ БЛОКОВ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ

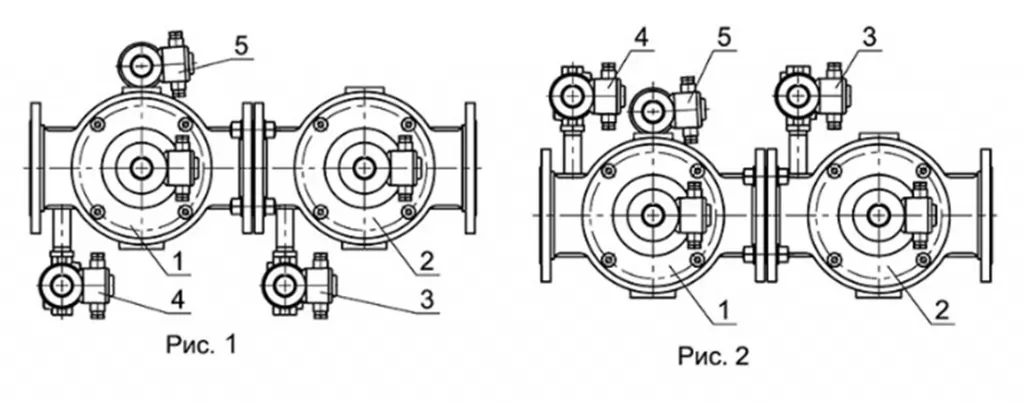

Блок (рис. 1, 2) состоит из следующих узлов и деталей:

- основного запорного клапана 1;

- рабочего клапана 2;

- клапана свечи безопасности 3;

- клапана запальной горелки 4;

- клапана контроля плотности 5.

Клапаны свечи безопасности и запальной горелки могут располагаться справа по ходу газа (рис. 1) или слева (рис. 2).

Материал корпусов основных клапанов (поз. 1, 2):

- сталь - для DN 65 - 300;

- чугун - для DN 150, 200.

Материал корпусов обвязочных клапанов (поз. 3, 4, 5) - сталь; возможно исполнение из алюминиевых сплавов.

При заказе блока необходимо обязательно указать исполнение: СТАЛЬ.
