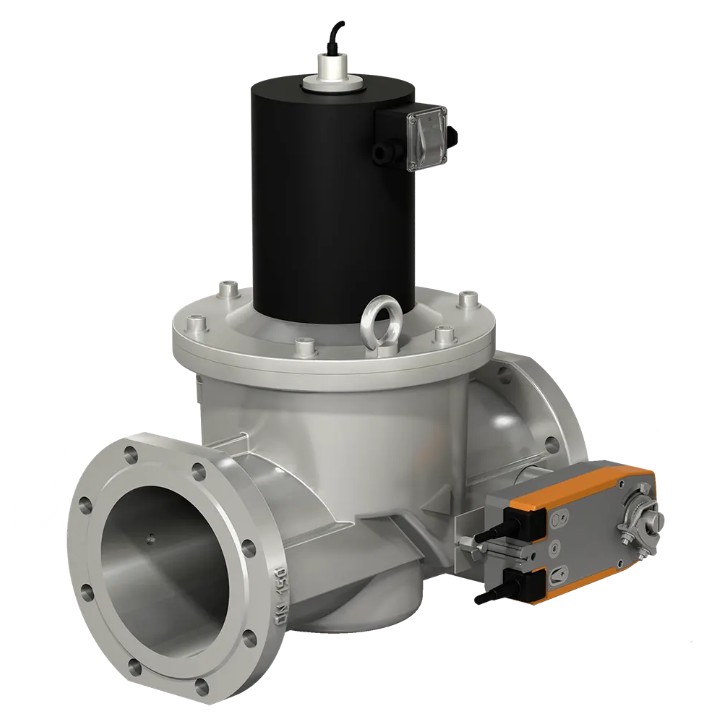

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).
В конструкцию клапана встроен регулятор расхода, который обеспечивает плавное нарастание расхода при включении клапана и предотвращает начальный скачок давления в момент подачи напряжения питания на клапан. Конструктивно регулятор расхода находится по ходу газа перед основным затвором.
При обесточивании клапана и электропривода, входящая в его конструкцию пружина возвращает регулятор расхода в начальное положение.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
- 6 бар (0,6 МПа).
ВРЕМЯ ПОЛНОГО ОТКРЫТИЯ:
- 75 с.
ВРЕМЯ ЗАКРЫТИЯ:
- не более 1 с.
НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ И ЭЛЕКТРОПРИВОДА:
- 220 В, 50 Гц.
СТЕПЕНЬ ЗАЩИТЫ КАТУШКИ:
- общепромышленное исполнение - IP65.
СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:
- общепромышленное исполнение - IP54.
ПОТРЕБЛЯЕМЫЙ ТОК ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ:
- для DN 125 – не более 0,6 А;
- для DN 150, 200 – не более 1,2 А.
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:
- не более 7 Вт.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
- 300 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
- 30.
ТИП ДАТЧИКА:
- индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:
- 10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- на горизонтальном трубопроводе (катушкой вверх).
ДОПОЛНИТЕЛЬНО:
- По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.
