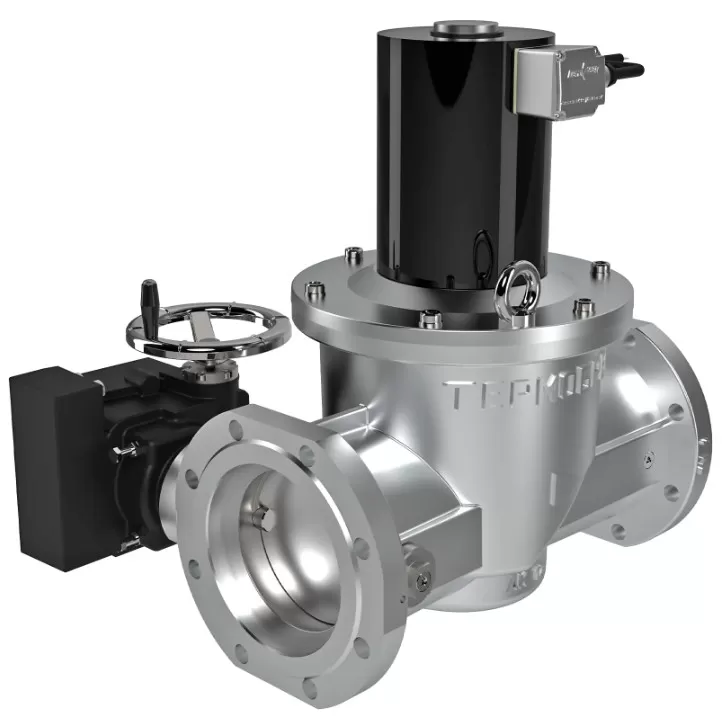

Клапаны электромагнитные двухпозиционные фланцевые DN 125 - 200, с электроприводом регулятора расхода (привод SP1-Ex) во взрывозащищенном исполнении

Данные клапаны имеют уровень взрывозащиты “повышенная надежность против взрыва”, обеспечиваемый специальным уровнем взрывозащиты и маркировку ExmcIIT4Gc и могут применяться во взрывоопасных зонах согласно п.7.3 “Правил устройства электроустановок” и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

 Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

 МАТЕРИАЛ КОРПУСА:

• Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+50 °C);
• У2 (-45…+50 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-60...+70 °C) – по умолчанию;
• (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:

• взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 500 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

• 40.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

• 220, 110, 24 переменного тока;
• 24 постоянного тока.

 СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:

• взрывозащищенное исполнение – IP67.

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:

• не более 4 Вт.

УГОЛ ПОВОРОТА РЕГУЛЯТОРА РАСХОДА:

• 90°.

ВРЕМЯ ПОЛНОГО ХОДА РЕГУЛЯТОРА РАСХОДА:

• 80 с.

 ТИП ДАТЧИКА:

• индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.

ПОДКЛЮЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ:

• через переключающий усилитель IM1-22Ex-R ("Turck").

НАПРЯЖЕНИЕ ПИТАНИЯ ПЕРЕКЛЮЧАЮЩЕГО УСИЛИТЕЛЯ:

• 20...250 В, 50 Гц переменного тока;
• 20...150 В постоянного тока.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов 220 50 Гц, предназначенных для установки на вертикальных участках трубопровода.

ДОПОЛНИТЕЛЬНО:

• По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
• При заказе клапана с электроприводом, работающим в режиме пропорционального регулирования, необходимо указать наименование привода или тип датчика обратной связи, входящего в конструкцию электропривода. Например: клапан ВН5М-1КЕ (электропривод SP1-Ex 291.1-03 BVA);
• Все клапаны могут комплектоваться датчиком контроля положения клапана. В таком случае к обозначению клапана добавляется буква «П». Пример обозначения: ВН5М-3КПЕ(электропривод SP1-Ex 291.1-03 BVA).
