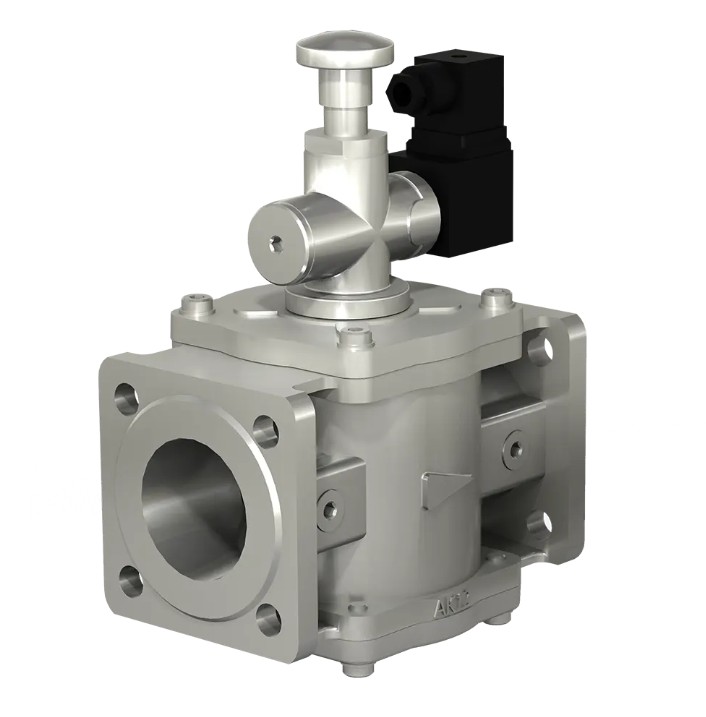

Клапаны электромагнитные двухпозиционные фланцевые DN 25-100, с ручным взводом механического типа

Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.

ПРИНЦИП РАБОТЫ КЛАПАНОВ БЕЗ ДОПОЛНИТЕЛЬНОЙ БЛОКИРОВКИ:

• Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
  Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан возможно открыть, но он не фиксируется в открытом положении.

ПРИНЦИП РАБОТЫ КЛАПАНОВ С ДОПОЛНИТЕЛЬНОЙ БЛОКИРОВКОЙ:

• Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора.
  Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан открыть невозможно (шток ручного взвода заблокирован).

МАТЕРИАЛ КОРПУСА:

• Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 6 бар (0,6 МПа).

ВРЕМЯ ЗАКРЫТИЯ:

• не более 1 с.

СТЕПЕНЬ ЗАЩИТЫ:

• общепромышленное исполнение - IP65.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

• 220 переменного тока, 50 Гц;
• 24 постоянного тока;
• 12 постоянного тока.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 50 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

• 50.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• для DN 25 - 50 на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз;
• для DN 65 – 100 – на горизонтальном трубопроводе (катушкой вверх). По специальному заказу возможно изготовление клапанов, предназначенных для установки на вертикальных участках трубопровода.
