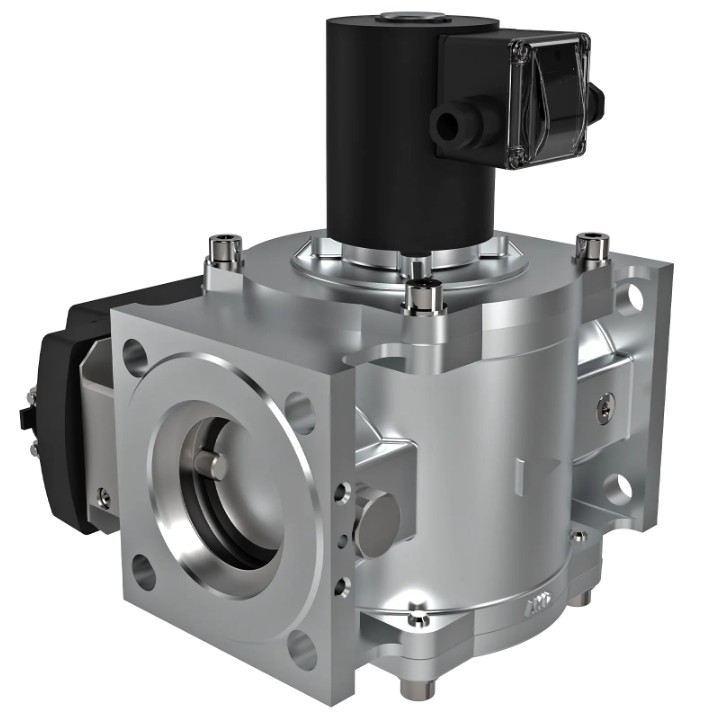

Клапаны электромагнитные двухпозиционные фланцевые DN 40-100, с электроприводом регулятора расхода (привод DA4MU230-AS, DA8MU230-AS - управление 0...10 В)

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа до запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:

- “закрыто” (при обесточенной электромагнитной катушке);

-“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

МАТЕРИАЛ КОРПУСА:

• Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-60...+70 °C) – по умолчанию;
• (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:

• общепромышленное исполнение - IP65.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 500 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

• 20.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

• 220, 110, 24 переменного тока;
• 24 постоянного тока.

 СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:

• общепромышленное исполнение - IP54.

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:

• не более 4,5 Вт.

УГОЛ ПОВОРОТА РЕГУЛЯТОРА:

• 90°.

ВРЕМЯ ПОВОРОТА РЕГУЛЯТОР:

• DA4MU230-AS - 50 сек;
• DA8MU230-AS - 55 сек.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• для DN 40, 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
• для DN 65 – 100 – на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназначенных для установки на вертикальных участках трубопровода.

ДОПОЛНИТЕЛЬНО:

• По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
• По желанию заказчика клапаны могут быть укомплектованы электроприводами других производителей (например: AUMA, Rotork, Schischek и др.);
• При заказе клапана с электроприводом, работающим в режиме пропорционального регулирования, необходимо указать наименование привода. Например: клапан ВН2½М-6КП (электропривод DA8MU230-AS);
• Все клапаны могут комплектоваться датчиком контроля положения клапана. В таком случае к обозначению клапана добавляется буква «П». Пример обозначения: ВН2М-3КП фл. (электропривод DA4MU230-AS).
