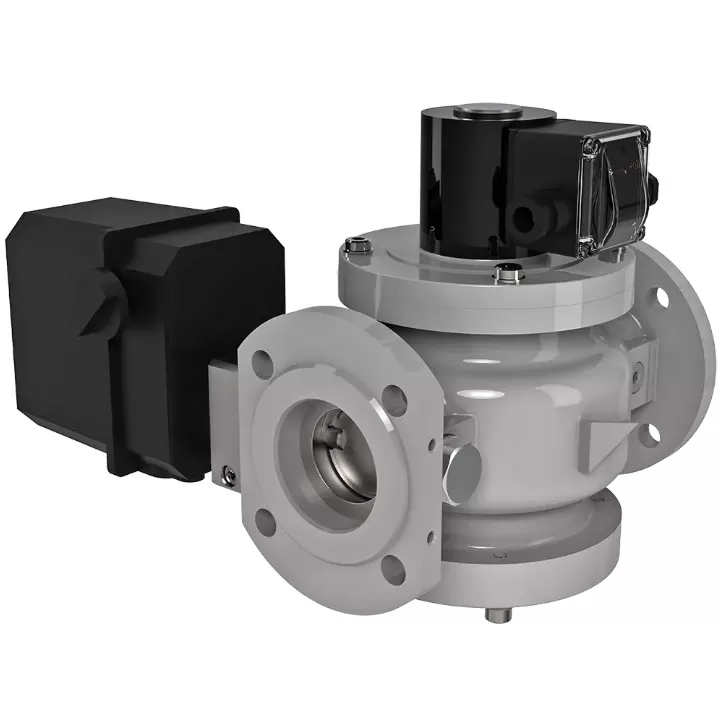

Клапаны электромагнитные двухпозиционные фланцевые DN 40-125, стальные, с электроприводом регулятора расхода (привод SP0)

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод
заслонки; установка расхода производится с помощью установки концевых выключателей на
электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления

МАТЕРИАЛ КОРПУСА:

• Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 3 бар (0,3 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-60...+70 °C) – по умолчанию;
• (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:

• общепромышленное исполнение - IP65.

СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:

• общепромышленное исполнение - IP54.

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:

• не более 1 Вт.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 500 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

• 40 срабатываний.

НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ, В:

• 220, 110, 24 переменного тока;
• 24 постоянного тока.

НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОПРИВОДА РАСХОДА:

• 220 в (50 Гц).

УГОЛ ПОВОРОТА РЕГУЛЯТОРА РАСХОДА:

• 90о.

ВРЕМЯ ПОЛНОГО ХОДА РЕГУЛЯТОРА РАСХОДА:

• 80 с.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• для DN 40–50 - на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз;
• для DN 65–125 – на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
