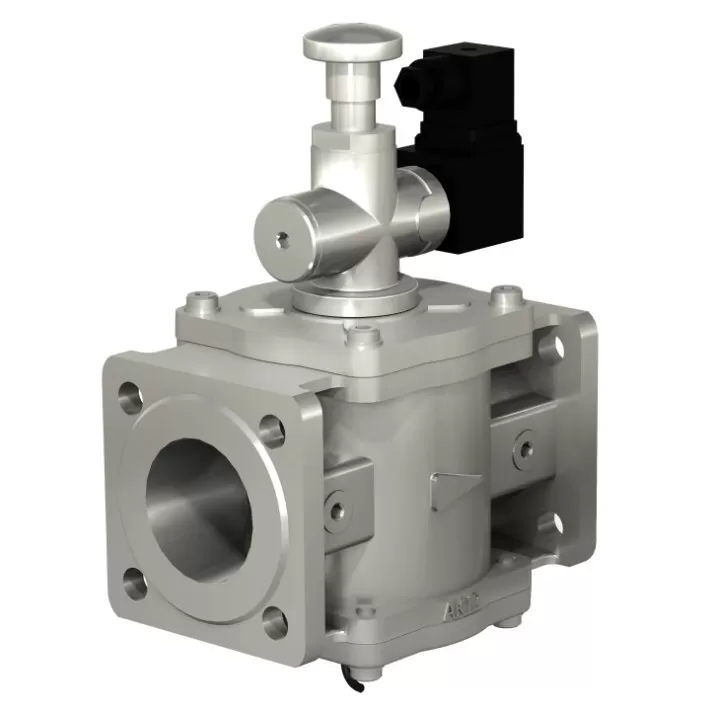

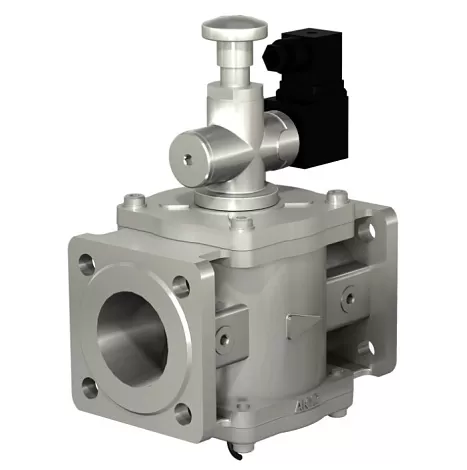

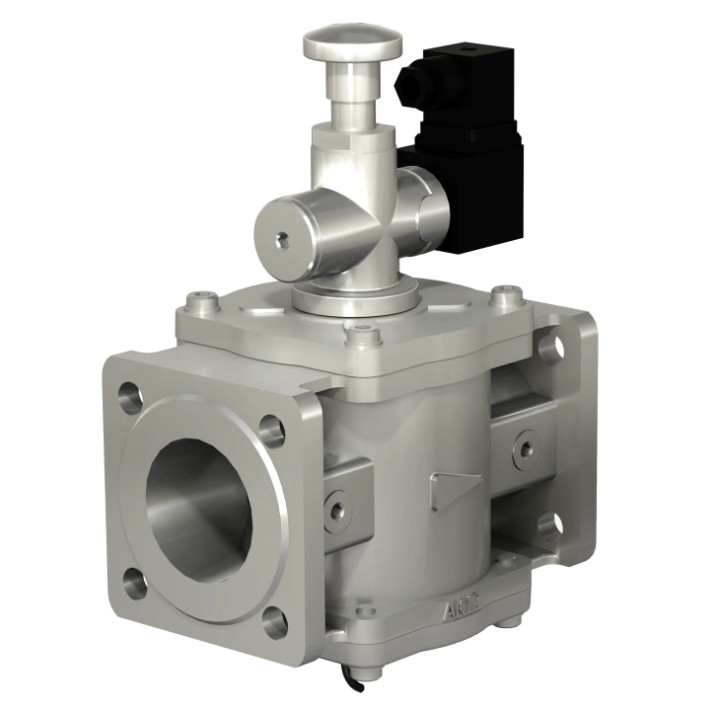

Клапаны электромагнитные двухпозиционные фланцевый DN 25-100, с ручным взводом механического типа и датчиком положения

Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.

ПРИНЦИП РАБОТЫ КЛАПАНОВ БЕЗ ДОПОЛНИТЕЛЬНОЙ БЛОКИРОВКИ:

Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора. Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан возможно открыть, но он не фиксируется в открытом положении.
ПРИНЦИП РАБОТЫ КЛАПАНОВ С ДОПОЛНИТЕЛЬНОЙ БЛОКИРОВКОЙ:

Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора. Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан открыть невозможно (шток ручного взвода заблокирован).
МАТЕРИАЛ КОРПУСА:

Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

У3.1 (-30...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

6 бар (0,6 МПа).
ВРЕМЯ ЗАКРЫТИЯ:

не более 1 с.
СТЕПЕНЬ ЗАЩИТЫ:

общепромышленное исполнение - IP65.
НАПРЯЖЕНИЕ ПИТАНИЯ, В:

220 переменного тока, 50 Гц;
24 постоянного тока;
12 постоянного тока.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

50 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

50.
ТИП ДАТЧИКА:

индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:

10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:

для DN 25 - 50 - на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз;
для DN 65 – 100 – на горизонтальном трубопроводе (катушкой вверх). По специальному заказу возможно изготовление клапанов, предназначенных для установки на вертикальных участках трубопровода.
