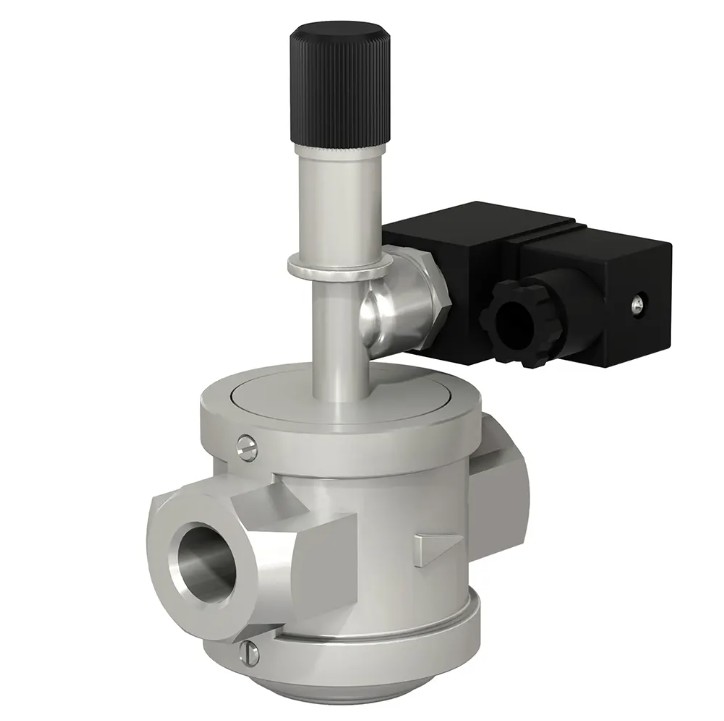

Клапаны электромагнитные двухпозиционные муфтовые и фланцевые DN 15-25, НОРМАЛЬНО-ОТКРЫТЫЕ, с ручным взводом механического типа

 Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа.

   Клапаны могут применяться в комплекте с сигнализаторами загазованности в коммунально-бытовых помещениях, административных и производственных зданиях и котельных. Согласно требованиям СН 4.03.01-2019 Республики Беларусь "Газораспределение и газопотребление", раздел 10 "Безопасность зданий и сооружений", на внутреннем газопроводе зданий и помещений необходимо устанавливать отключающие устройства, прерывающие подачу газа по сигналу от системы контроля загазованности (сигнализатора). В жилых домах в качестве отключающих устройств необходимо применять электромагнитные клапаны нормально-открытые при отсутствии напряжения питания, которые закрываются кратковременным электрическим импульсом от сигнализатора загазованности.

ПРИНЦИП ДЕЙСТВИЯ:

• Открытие клапана и подача газа производится вручную путем механического нажатия на кнопку взвода. Закрытие клапана и прекращение подачи газа происходит при кратковременном (менее 1 с) подаче электрического сигнала (220 В или 24 В) от источника питания (сигнализатора) на электромагнитную катушку клапана.

  МАТЕРИАЛ КОРПУСА:

• Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);
• У2 (-45...+60 ОС).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 2 бар (0,2 МПа).

ВРЕМЯ ЗАКРЫТИЯ:

• не более 1 с.

СТЕПЕНЬ ЗАЩИТЫ:

• общепромышленное исполнение - IP65.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

• 220 переменного тока, 50 Гц;
• 24 постоянного тока.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 10 000.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.
