КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНО-ЗАПОРНЫЕ

Предохранительно-запорный клапан (ПЗК) предназначен для автоматического прекращения подачи газа к потребителям в случае превышения давления выше заданного предела срабатывания.

ОБЛАСТЬ ПРИМЕНЕНИЯ И ПРИНЦИП РАБОТЫ:

Устанавливается такой клапан как правило в газорегуляторных пунктах и установках перед регулятором-стабилизатором давления и обеспечивает контроль выходного давления, полученного за регулятором. Сигнал об отклонении давления газа от заданного значения поступает к ПЗК по импульсной трубке, присоединенной к газопроводу выходного давления. Величина контролируемого давления настраивается регулировкой пружины в ПЗК. При превышении установленной величины давления за регулятором, предохранительно-запорный клапан закрывается и перекрывает подачу газа в трубопроводе. Открытие клапана возможно произвести только в ручном режиме после устранения причины превышения давления газа сверх контролируемого.

МАКСИМАЛЬНОЕ ВХОДНОЕ ДАВЛЕНИЕ:

• до 6 бар.

ДИАПАЗОН НАСТРОЙКИ КОНТРОЛИРУЕМОГО ДАВЛЕНИЯ:

• 60-230 мбар;
• 200-440 мбар;
• 420-700 мбар.

По специальному заказу возможно изготовление с иным диапазоном настройки.

УСЛОВНЫЙ ПРОХОД И ИСПОЛНЕНИЕ КОРПУСА:

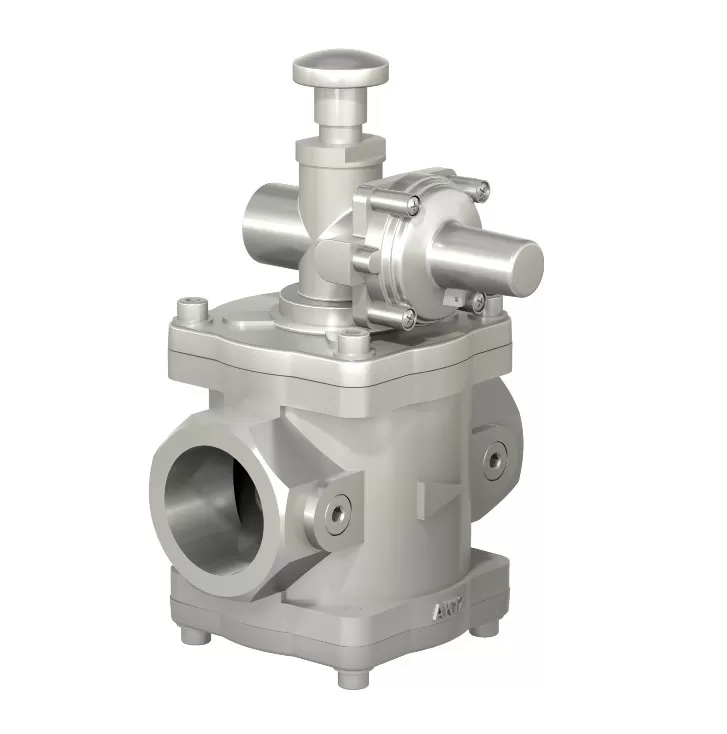

• Муфтовое DN 15÷50

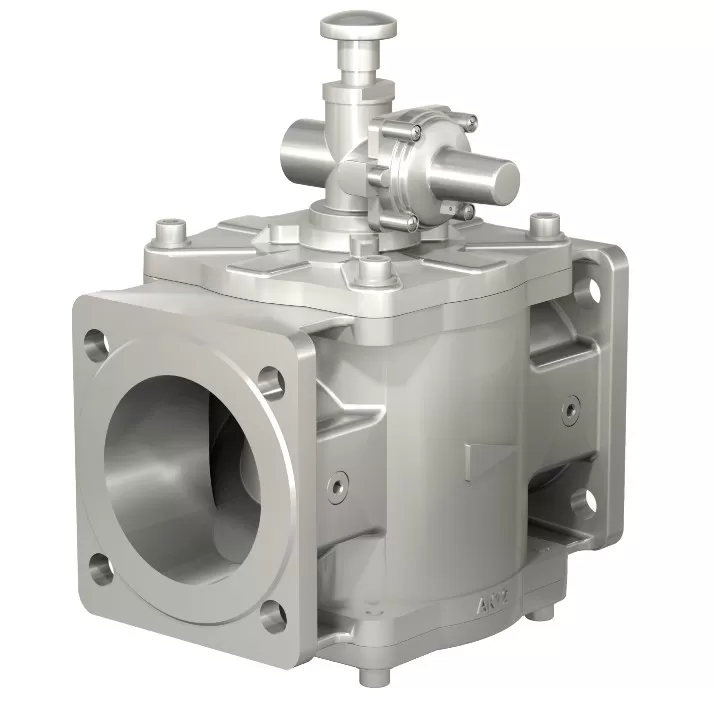

• Фланцевое DN 15÷200

 МАТЕРИАЛ КОРПУСА:

• алюминий;
• сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30…+60 °С);
• У2 (-40…+60 °С).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• от -30 до +70 °С.

СТРУКТУРА ОБОЗНАЧЕНИЯ ЗК

Структура обозначения

  1    2      3         4         5      6

ЗК Х - Х - ХХХ - Х - Х

1. ЗК — обозначение серии.

2. Присоединительный размер, дюймы

3. Максимальное рабочее давление:

       1 — 1 бар;

       6 — 6 бар.

4. Трехзначный код, обозначающий диапазон давлений срабатывания при повышении давления выше предела срабатывания.

5. Климатическое исполнение:

       У3.1 (-30...+60 °С);

       У2 (-40...+60 °С).

6. Номер технических условий: ТУ BY 200020142.033-2013.

По типу присоединения к трубопроводу ПСК изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 200.

Фланцы предохранительно-запорных клапанов соответствуют по ГОСТ 33259-2015, тип. 01, PN 6.
